KY-HSMC-CXP – Kaya Hochgeschwindigkeits-Mezzanine-Karte für CoaXPress, 4 TX + 4 RX, Altera HSMC

Kaya Instruments KY-HSMC-CXP ist eine dem Altera HSMC entsprechende Hochgeschwindigkeits-Mezzanine-Karte für CoaXPress. Video-Spuren können von bis zu vier CXP-Modus Kameras aufgenommen werden und über vier weitere gesendet werden, damit ist die Karte hervorragend als Kamerasimulator geeignet. Die vier Empfangs- und Sendekanäle laufen auf jeweils 6,25 Gbps.

Zusätzlich zu den enthaltenen vorprogrammierten Routinen (FPGA IP), kann der FPGA mit angepassten Protokollen und Anwender-spezifischem Pre-Processing programmiert werden.

Die 4 Links können individuell oder in Kombination verwendet werden. Sie können zum Beispiel zwei Kanäle zu zwei Kameras verwenden und zwei zusätzliche Kameras mit je zwei Verbindungen aufstellen.

Die 4 TX Host und 4 RX Geräte Links verwenden BNC-Stecker. Zum Host-Board gibt es standardmäßige HSMC Anschlüsse, General Purpose I/O und einen externen Stromanschluss.

Der mitgelieferte isolierte General Purpose Input Output (GPIO) ist für anspruchsvolle Umgebungen ausgelegt und entspricht durch Konduktionskühlung auch Anforderungen durch industrielle Betriebstemperaturen. Er steuert Belichtung, Shaft Encoder, Auslöser und IO.

Das Interface zum Host-Board hat einen High-Pin-Count Connector (HPC). Power over CoaXPress (PoCXP) liefert 13 W Strom über jeden Host-Link zu den angeschlossenen Geräten.

Anwendungsbereiche der Altera HSMC konformen Hochgeschwindigkeits-Mezzanine-Karte für CoaXPress umfassen Industrie, Verteidigung und Luft- und Raumfahrt. Individuelle Anpassung ist möglich. Entspricht unter anderem den Standards VITA 57.1, JIIA und ECT.

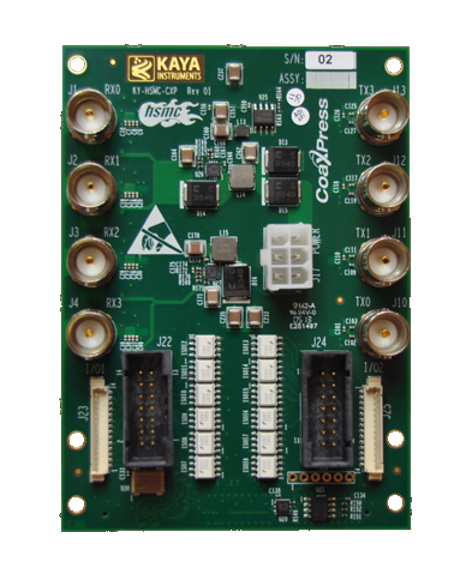

Hardware KY-HSMC-CXP FPGA Hochgeschwindigkeits-Mezzanine-Karte für Koaxialkabel mit Spezifikationen für elektronische Elemente.

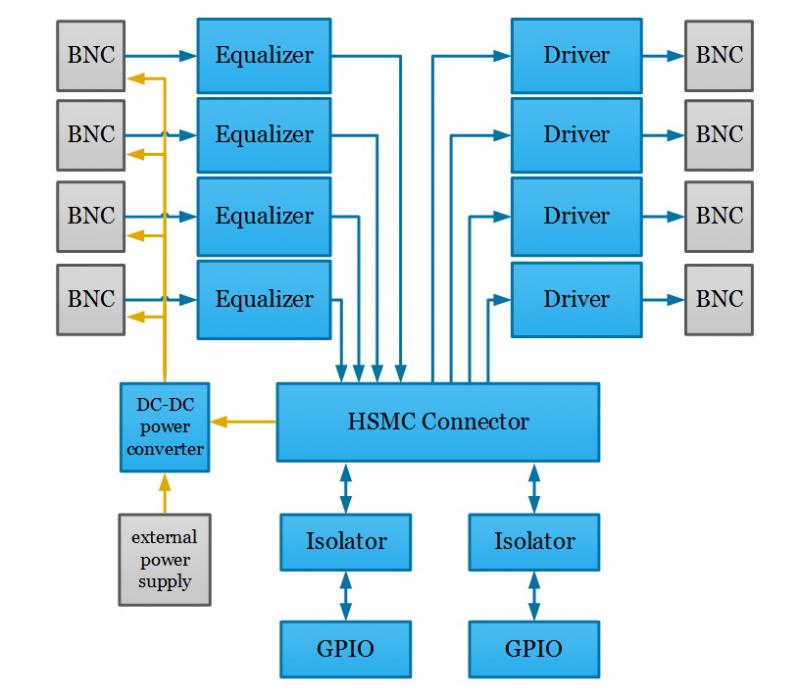

Hardware-Beschleuniger-Diagramm: Kaya KY-HSMC-CXP.

Product Data

Externe Ansicht der Kaya KY-HSMC-CXP FPGA Hochgeschwindigkeits-Zusatzkarte für CoaXPress mit externem Stromanschluss, Device TX-BNC-, GPIO1- und GPIO2-Anschlüssen, Host RX-BNC.
Kaya KY-HSMC-CXP externe Ansicht: Externer Stromanschluss, Device (TX) BNC-, GPIO2-Anschlüsse, GPIO1-Anschlüsse, Host (RX) BNC.
