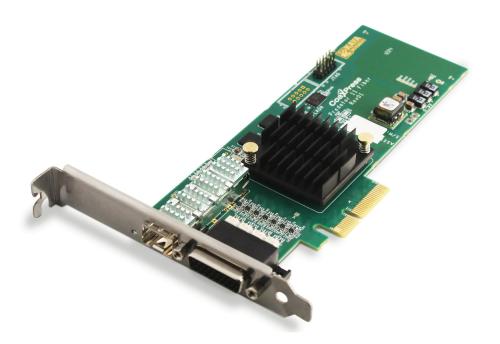

Kaya Instruments „Predator II COF“ 1 Kanal CXP 12G CoaXPress Over Fiber Frame Grabber
Kaya Instruments „Predator“ KY-FGP-II-COF ist ein CoaXPress 2.1 Einkanal-CXP-over-Fiber-Framegrabber mit 12,5G Übertragungsrate. Die Host-Kommunikation erfolgt über PCIe Gen2 mit 4 Spuren.
Dabei handelt es sich um einen kostengünstigen Framegrabber, der über ein Glasfaserkabel mit der Kamera verbunden wird. Der Kaya Predator II ist in der Lage, Videostreams über einen einzigen SFPT Fiber Transcend zu empfangen. Der Framegrabber unterstützt Standard-CoaXPress-Bitraten bis zu 12,5 Gbit/s. Dieser CoaXPress-Framegrabber eignet sich ideal für industrielle, militärische und luft- und raumfahrttechnische Bildverarbeitungssysteme.

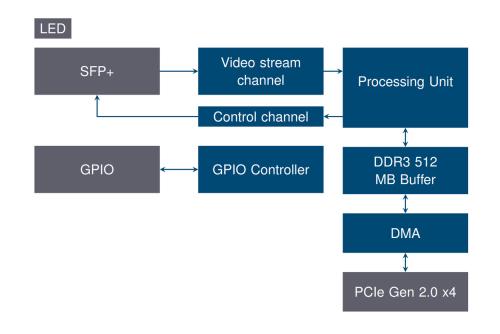

Der Predator II kann problemlos Videostreams über die Glasfaserverbindung empfangen und über die PCIe-Schnittstelle an den Computerspeicher übertragen. Dieses Produkt bietet außerdem GPIO für Maschinensteuersignale wie Trigger, Drehgeber, Belichtungssteuerung und allgemeine E/A, die neben der Videostream-Erfassung gesteuert werden können.
Der Predator II verwendet Standard-SFPT 10 Gbit/s Transcend als CoaXPress-Schnittstelle zur Kamera und Standard-D-Sub-Panel-Mount-Anschluss für allgemeine E/A. Der Framegrabber nutzt Low-Profile-PCIe-Gen2-x4-Verbindungen für die Kommunikation mit dem Host-PC zum Hochladen und Konfigurieren von Videos.
Merkmale des KY-FGP-II-COF
- Single CoaXPress Over Fiber Link-Unterstützung
- Kamerasteuerung und Auslöser
- Link-LED-Anzeige auf der Kartenhalterung
- Flexible Maschinen-I/O:
- 4 TTL-konfigurierbare E/As
- 4 konfigurierbare LVCMOS-I/Os
- 2 LVDS-Eingänge
- 2 LVDS-Ausgänge
- 4 optoisolierte Ausgänge
- 4 optoisolierte Eingänge
- 4 Quadraturdrehgeber
- Integrierter Strobe-Controller
- 4 Timer
- CoaXPress V2-kompatibel
- Integrierte Bildverarbeitung
- Synchronisierung mehrerer Framegrabber
- Micro-BNC-Anschluss für CoaXPress-Verbindung
- GUI-Schnittstelle
- CoaXPress-Treiber für Loopback-Funktion
- Unterstützt Windows- und Linux-Betriebssysteme
- API zur Entwicklung benutzerdefinierter Anwendungen
- Plug-In-Module für Matlab, HALCON und Labview
- Gen<i>Cam-kompatibel
- GenTL-Unterstützung
- 4 GB Bildpuffer
- PCIe Gen2 x4 Low-Profile-PCIe-Karte
- Halterung in voller oder halber Höhe
- Datenrate bis zu 12,5 Gbit/s
- 0 °C bis 50 °C Betriebsumgebungstemperatur
- CoaXPress Single Stream
