Kaya Instruments Komodo Framegrabber | CoaXPress Version 2.0 | 2 Kanäle | PCIe Gen3 x8, 55 Gbit / s | PoCXP auf allen Kanälen | Onboard-Bildverarbeitung | GPIO

Der 2-Kanal-Kaya Komodo II (KY-CXP-12G-2CH-PCIe3x8) kann Videostreams von bis zu 2 CoaXPress-Links im Einzel-, Doppel- oder Quad-Modus empfangen. Jede Verbindung unterstützt Standard-CoaXPress-Bitraten von bis zu 12,5 Gbit / s, einschließlich 13 W PoCXP.

Der Komodo II 2CH ist CoaXPress 12G-Konform und kommuniziert mit dem Computerspeicher über PCIe Generation 3 mit 8 Spuren. Dieser Framegrabber enthält GPIO für Maschinensteuersignale wie Trigger, Wellencodierer, Belichtungssteuerung und allgemeine E / A, unabhängig von der Videostream-Erfassung.

Der Komodo II verwendet Standard-Micro-BNC-Anschlüsse als CoaXPress-Schnittstelle zur Kamera und einen Standard-HD-DB26-D-Sub-Panel-Anschluss für allgemeine E / A.

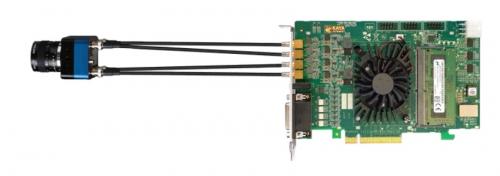

Einzelkameratopologie für Komodo II

Einzelne Komodo II CoaXPress-Framegrabber-Topologie mit Karte und Kamera.
Einzelkamera Topologie: Komodo II CoaXPress.

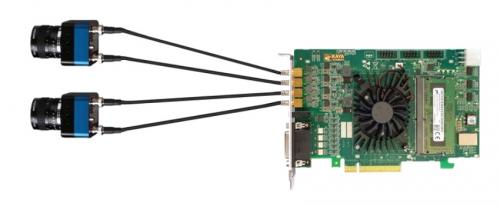

Doppelkameratopologie für Komodo II

Duale Komodo II 2CH CoaXPress-Framegrabber-Topologie mit Karte und 2x Kamera-Links.
Dual-Kamera-Topologie: Komodo II CoaXPress.

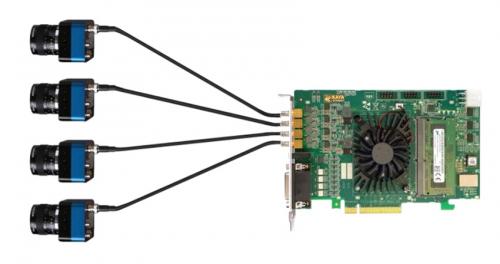

Vierfach-Kameratopologie für Komodo II

Quad Komodo II 2CH CoaXPress-Framegrabber-Topologie mit Platine und vier Kameraverbindungen.
Quad Kamera Topologie: Komodo II CoaXPress.

Produktdaten

Bitte benutzen Sie unseren Frame Grabber Selector, um Ihr passendes Modell zufinden.

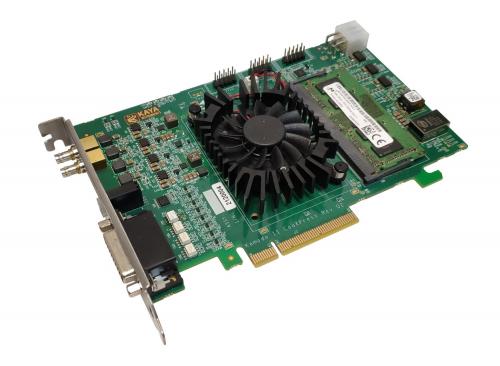

Kaya Komodo II CoaXPress 2-Kanal-Framegrabber KY-CXP-12G-2CH-PCIe3x8 mit bis zu 2 CoaXPress 12,5-Gbit / s-Verbindungen im Einzel-, Doppel- oder Quad-Modus.
Kaya Komodo II CoaXPress 2-Kanal-Framegrabber KY-CXP-12G-2CH-PCIe3x8 mit bis zu 2 CoaXPress-Links im Einzel-, Doppel- oder Quad-Modus.

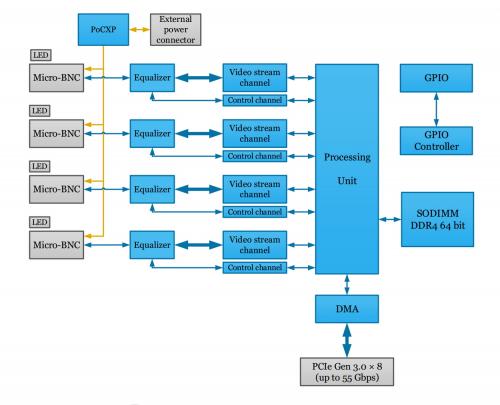

Hardware-Beschleuniger-Diagramm des Kaya-Komodo-II-CoaXPress-Framegrabbers mit Informationen zum Betrieb von Kartenkomponenten.
Hardware-Beschleuniger-Diagramm: Kaya Komodo II-CoaXPress-FPGA-Karte.
