Kaya Komodo Fibre Frame Grabber mit 4x SPF + für CXP über LWL, CLHS-X und 10GigE Vision

Die Kaya Komodo Fiber-Serie sind wirtschaftliche Hochleistungs-Framegrabber, die für CXP-over-Fiber (CoF) und CameraLink High Speed X-Protocol (CLHS-X) konfiguriert werden können. Diese Framegrabber verfügen entweder über 4x SFP + -Käfige oder 4x SFP + und 1x QSFP + für optische Transceiver.

Komodo-Faser-Framegrabber verfügen über 144 GB verfügbaren DDR3-Speicher und einen Durchsatz von 128 Gbit/s. Die Latenz ist minimal, da die QSFP + - und SFP + -Schnittstellen direkt mit FPGA-Transceiverkanälen verbunden sind.

Eine 8-Spurige PCIe-Express-Gen-3-Schnittstelle mit 55 Gbit / s ermöglicht schnelle Videoübertragungen zwischen optischen Verbindungen und dem Computerspeicher und ist auch für die Kamerasteuerung verfügbar.

Der Anschluss an externe Geräte erfolgt über GPIO für Maschinensteuersignale wie Trigger, Drehgeber, Belichtungssteuerung und allgemeine E / A. Die Steuerung erfolgt unabhängig von der Video-Stream-Erfassung.

Die Komodo Fiber Frame Grabber unterstützen verschiedene Konfigurationsmodi und Systemtopologien. Einige davon sind in den folgenden Abbildungen dargestellt.

Einzelkameratopologie

Single-Topologie Kaya Komodo 4x SPF plus Frame Grabber mit Karte und 1x Kameraverbindung.
Einzelkameratopologie: Ein Single-, Dual- oder Quad-Link.

Vierfach-Kameratopologie

Quad-Topologie von Kaya Komodo 4x SPF plus Frame Grabber mit Board- und 4x Kamera-Links.
Vierfach-Kameratopologie: Vier einzelne-Links.

Bestellcodes:

Produktdaten

Kaya Komodo Fibre Frame Grabber FPGA mit externer Synchronisationskonfigurationsoption.
Kaya Komodo Fibre Grabber: externe Synchronisationskonfiguration.

Bitte benutzen Sie unseren Frame Grabber Selector, um Ihr passendes Modell zufinden.

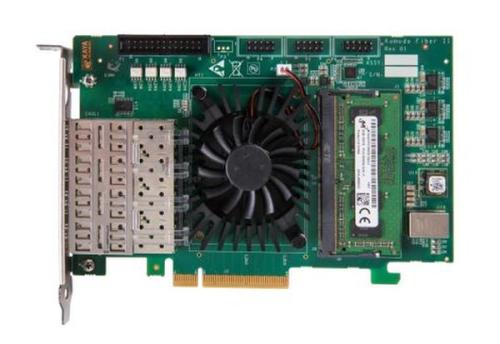

Kaya Komodo II Fiber-CLHS-Grabber-FPGA-Karte mit 4 GB integriertem Video-Cache und einer PCIe-Übertragungsrate von bis zu 55 Gbit / s.
Kaya Komodo II CLHS-Framegrabber unterstützt 4 GB integrierten Video-Cache.

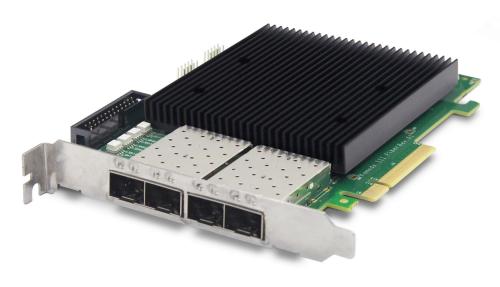

Kaya Komodo Fiber Frame Grabber-FPGA-Karte mit 4 x 10 Gbit / s SFP plus und 1 x 40 Gbit / s QSFP +, die 8 x 55 Gbit / s PCIg3 unterstützt.
Kaya Komodo Frame Grabber unterstützt 4x 10 Gbit / s SFP + und 1x 40 Gbit / s QSFP +.
Kaya Komodo Fibre Frame Grabber-FPGA-Karte mit flexiblem 144-Gbit-DDR3, 128-Gbit / s-Unterstützung und GPIO-Verbindung.
Kaya Komodo Frame Grabber unterstützt einen flexiblen 144-Gbit-DDR3-Speicher mit 128 Gbit / s.
Hardware-Beschleunigerdiagramm von Kaya Komodo 4x SPF plus, 1x QSFP plus Faser-Frame-Grabber KY-FGK-10G, KY-FGK-CLHS mit Anschluss und Beschreibung der elektronischen Komponenten der Platine.
Hardware-Beschleunigerdiagramm: Kaya Komodo KY-FGK-10G, KY-FGK-CLHS.
Hardware-Beschleuniger-Diagramm von Kaya Komodo 4x SPF plus, 1x QSFP plus Faserframe-Grabber KY-FGF-CLHS, KY-FGF mit Anschluss und Beschreibung der elektronischen Komponenten der Platine.
Hardware-Beschleuniger-Diagramm: Kaya Komodo KY-FGF-CLHS, KY-FGF.

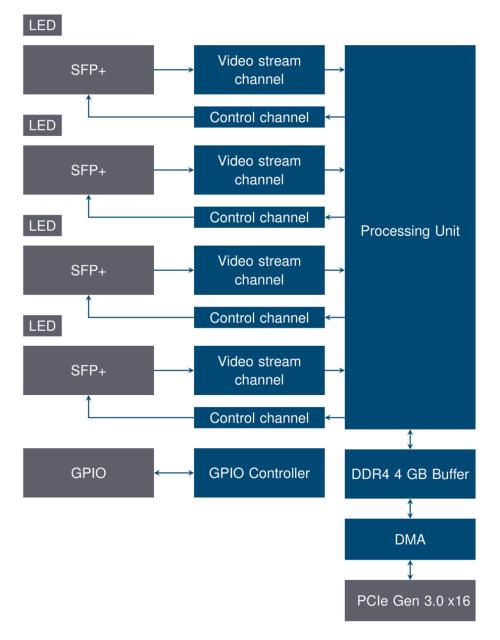

Hardware-Beschleunigerdiagramm von Kaya Komodo II mit 4x SPF plus, 1x QSFP plus Fibre Frame Grabber KY-FGFII, KY-FGK-II-CoF und KY-FGF-II-CLHS mit Anschluss und Beschreibung der elektronischen Komponenten der Platine.
Hardware-Beschleuniger-Diagramm: Kaya Komodo II KY-FGFII, KY-FGK-II-CoF und KY-FGF-II-CLHS
