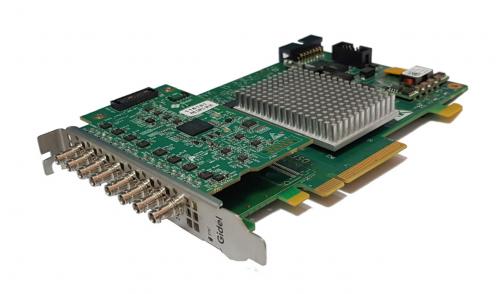

Gidel Proc10A-CXP 8CH | CoaXPress Framegrabber | Entwickler-Kits Kit

Das Gidel Proc10A CoaXPress-System der Version 2 mit acht Kanälen zur Bildaufnahme und Echtzeit-Bildverarbeitung bietet die Kerninfrastruktur, die für die Realisierung der anspruchsvollsten Bildverarbeitungs- und Bildverarbeitungsanwendungen erforderlich ist.

Die Proc10A bietet eine Reihe von Optionen für unterschiedliche Anwendungsanforderungen, von Plug-and-Play-Hochleistungs-Framegrabbern bis hin zu einer vollständigen Systemlösung mit Erfassung, offener FPGA-Bildverarbeitung und flexibler benutzerdefinierter Kameraschnittstelle. Zu den Standardlösungen von Proc10A gehört die Unterstützung von CoaXPress Version 2 mit 12 Gbps.

Der Proc10A-CXP ist mit CoaXPress Version 1.1 und CXP 2.0 kompatibel und unterstützt bis zu acht CoaXPress-Kanäle (cXp-12). Die Proc10A-CXP basiert auf PCIe Gen. 3 x8 und bietet eine CPU-freie ultraschnelle Offload-Kapazität von bis zu 64 Gbit / s. Riesige Datenpuffer von bis zu 16 GB verstärken die Erfassungsbandbreite und die Bildverarbeitungsfunktionen des leistungsstarken Arria 10 FPGA.

Der Proc10A-CXP wird von Gidel's Proc Developer's unterstützt. Das Kit besteht aus der ProcFG-GUI-Anwendung, einer API-Bibliothek und Beispielen für die Entwicklung einer benutzerdefinierten Anwendung sowie der ProcWizard-Anwendung für die effiziente Entwicklung von Bildverarbeitungsalgorithmen auf FPGA. Proc10A-CXP wird auch vom HLS-Anwendungsunterstützungspaket von Gidel zum Kompilieren von C++ - Code ohne Zeitangabe in FPGA-HDL-Code unter Verwendung des HLS-Compilers von Intel unterstützt.

Das Proc10A-CXP wird vom Proc Developer-Kit von Gidel unterstützt, das aus der ProcFG-GUI-Anwendung, einer API-Bibliothek und Beispielen für die Entwicklung einer benutzerdefinierten Anwendung sowie der ProcWizard-Anwendung für die effiziente Entwicklung von Bildverarbeitungsalgorithmen auf FPGA besteht. Proc10A-CXP wird auch vom HLS-Anwendungsunterstützungspaket von Gidel zum Kompilieren von C++ - Code ohne Zeitangabe in FPGA-HDL-Code unter Verwendung des HLS-Compilers von Intel unterstützt.

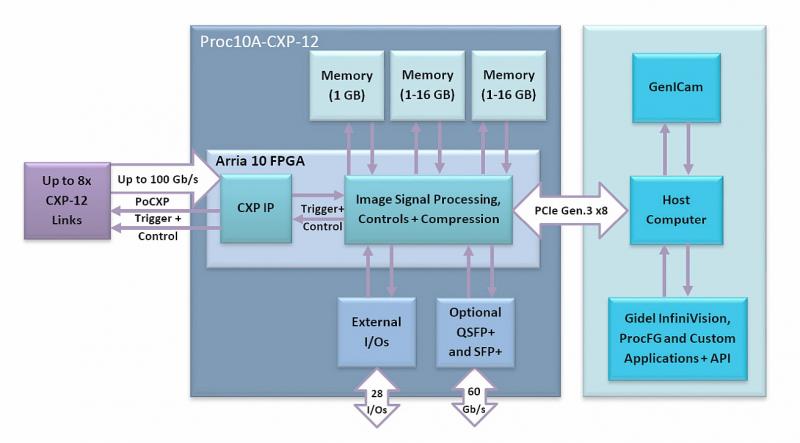

Gidel Proc10A-CXP CoaXPress Frame Grabber-Systemdiagramm.
Hardware-Beschleuniger-Diagramm für Proc10A-CXP CoaXPress Frame Grabber mit 4 Kanälen.

Produktdaten

Bitte benutzen Sie unseren Frame Grabber Selector, um Ihr passendes Modell zufinden.

Der Gidel Proc10A-CXP-Framegrabber ist mit bis zu acht cXp-6-CoaXPress-Kanälen ausgestattet und ermöglicht das gleichzeitige Greifen von 1, 2, 4 oder 8 Kameras.
Proc10A-CXP mit bis zu 8 CoaXPress-Kanälen (cXp-6).
