Der Komodo FXCL von KAYA Vision streamt hochauflösende Bilder über bis zu 10 km im Single-Modus. Im Multi-Modus können Entfernungen bis zu 400 Metern erreicht werden. Anwendungen sind Maschinelles Sehen im industriellen und militärischen Bereich und in der Luft- und Raumfahrt. Die Komponenten sind ein Komodo LWL Framegrabber und ein CameraLink zu LWL Modul. CameraLink voll / 80 bit Decas unterstützt mit Power over Cameralink (PoCL) und onboard Bildverarbeitung (DeBayer, FCC usw.). CameraLink Interfaces werden am entfernten Ende zu faseroptisch konvertiert. DMA Video wird mit niedriger Latenz über PCIe Gen3 x 8 an den Host-Computer übertragen. GPIO befindet sich onboard Bord für Maschinensteuersignale, einschließlich Auslöser, Drehgeber, Belichtungssteuerung und allgemein I/O. Erfassung des Video-Streams erfolgt parallel. Dieser Range-Extender ist Plug-and-Play und erfordert keine Konfiguration.

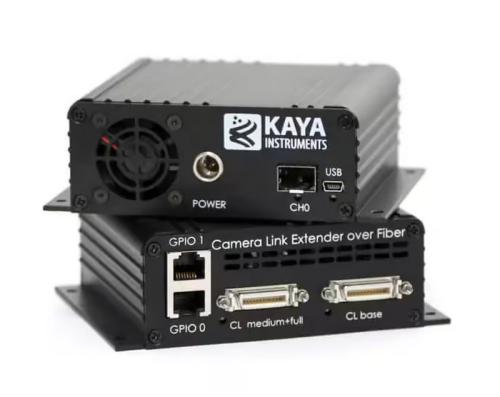

Die Geräteseite dieses Systems dient als Camera Link zu Camera Link High Speed Signal Converter (CL-CLHS).
Das Komodo FXCL Erfassungssystem unterstützt mehrere Modi der Konfiguration und Systemtopologie. Einige davon sind in den folgenden Diagrammen dargestellt.
Einzelkamera-Topologie
Einzel- oder Dual-Kamera-Link-Schnittstellenverbindungen. Unterstützt standardmäßige Camera Link-Bitraten mit bis zu 100 MHz.

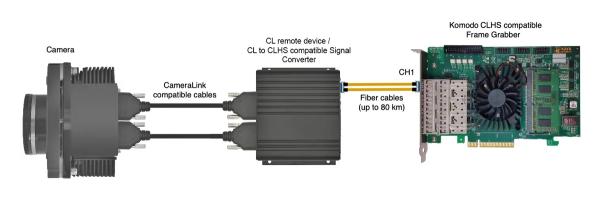

Blockdiagramm der Topologie mit einer einzelnen Kamera.
Dual-Kamera-Topologie
2 Einzel- oder Dual-Kamera-Link-Schnittstellenverbindungen. Unterstützt standardmäßige Camera Link-Bitraten mit bis zu 100 MHz.

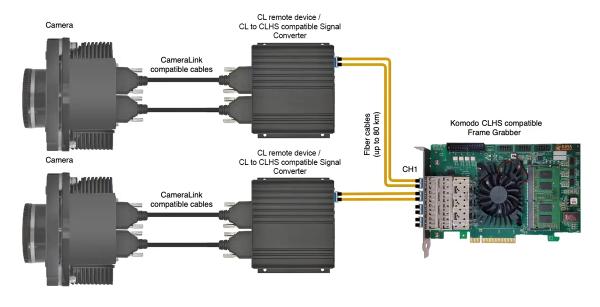

Blockdiagramm der Dual-Kamera-Topologie.
Quad-Kamera-Topologie
4 Einzel- oder Dual-Kamera-Link-Schnittstellenverbindungen. Unterstützt standardmäßige Camera Link-Bitraten mit bis zu 100 MHz.

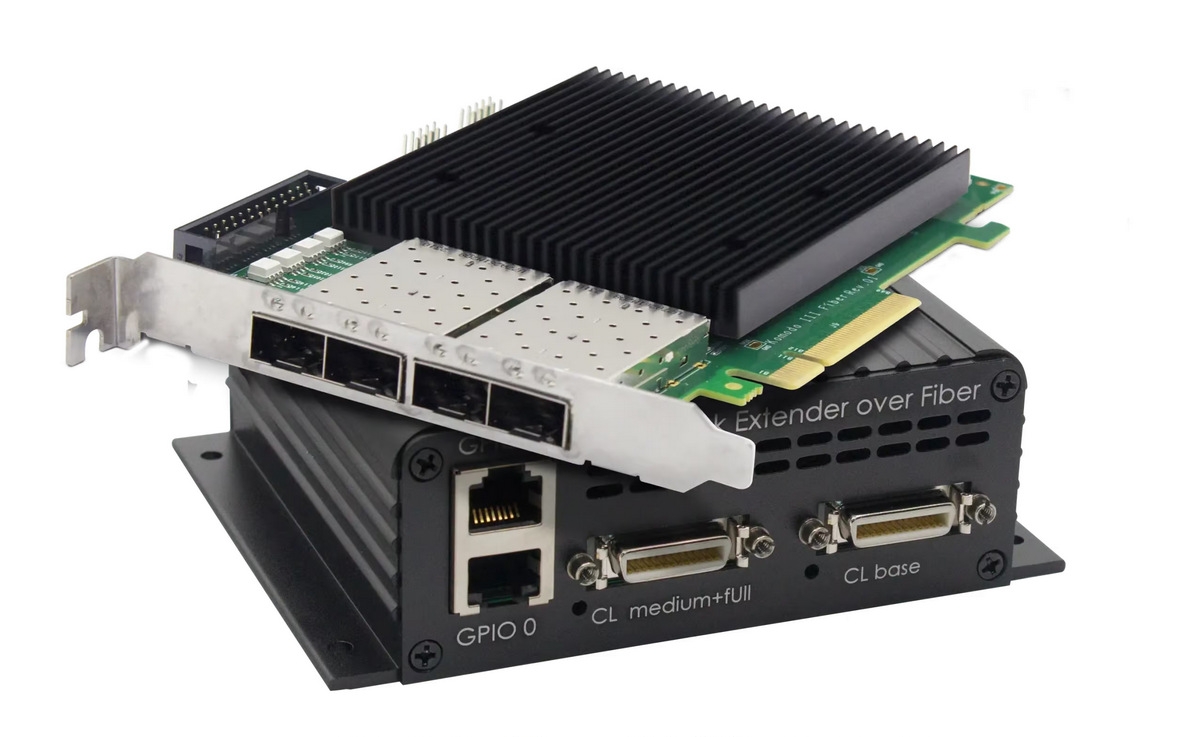

FXCL-Erfassungssystem: Standardprofil, halbe Länge, 8-Lane PCI Express 3.0-Karte.Der CL-zu-CLHS-kompatible Signalkonverter ermöglicht die Umwandlung der Camera-Link-Schnittstelle durch die Verbindung der Kamera mit dem Framegrabber über ein einzelnes Glasfaserkabel.
