EDT VisionLink CLS Camera Link Framegrabber-Simulator

EDT VisionLink CLS ist eine neue Camera Link Simulator Generation, die die Entwicklung und das Testen von Bildverarbeitungssystemen, Kameras und Software mithilfe tatsächlicher oder generierter Bilder erleichtern soll.

Interne Zähler können als alternative Quelle für Bilddaten verwendet werden. Die Übertragung von Bildern erfolgt über Direct Memory Access (DMA) vom Hostcomputer mit Datenraten von bis zu 850 MB/s, 85 MHz, 10-Tap und 8-Bit. Die Pixeltaktrate liegt zwischen 20 und 85 MHz.

Der VisionLink CLS ist mit FIFO-Datenspeicher ausgestattet und unterstützt mehrere Datenzeilen. Zu den allgemeinen Konfigurationen für den Camera-Link-Simulator gehören Basis-, Dual-Base-, Medium-, Voll- und erweiterte Vollmodi.

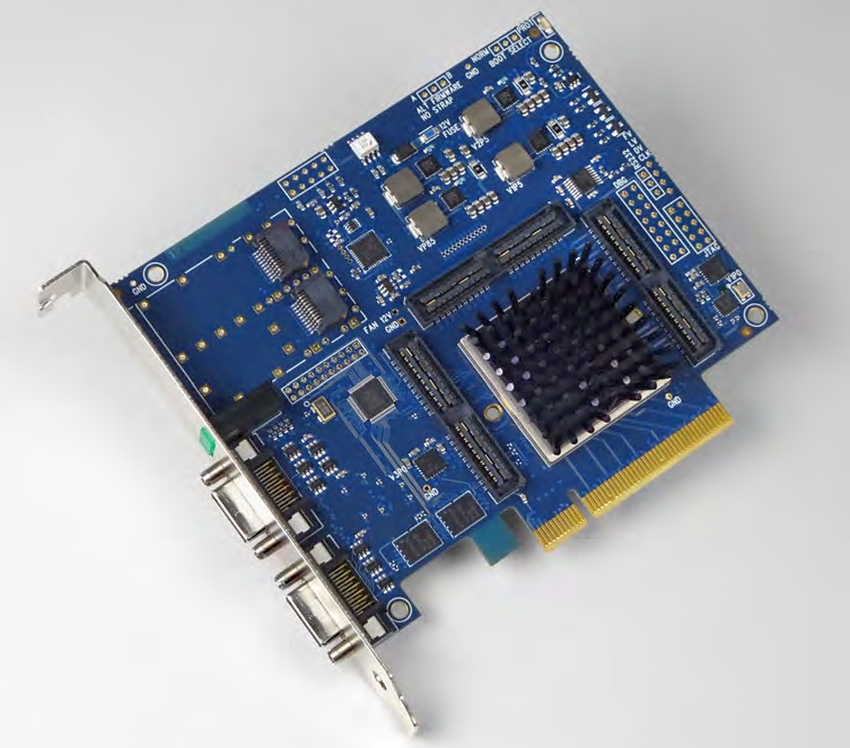

Der Camera Link Simulator ist ein PCI Express Gen3 Board mit einer halben Länge und voller Höhe mit 8 Spuren. Der Simulator verfügt über 2x SDR26 Kameraverbindungsanschlüsse für Daten und Steuerungsanforderungen. SDR-zu-SDR- oder SDR-zu-MDR-Verkabelungsoptionen sind verfügbar. Windows- und Linux-Software ist inklusive, andere Software – auf Anfrage.

Produktdaten

Bitte benutzen Sie unseren Kamera Selector, um Ihr passendes Modell zufinden.

VisionLink CLS Camera Link von Engineering Design Team mit 20 - 85 MHz Pixeltaktrate und Datenraten von bis zu 850 MB / s, 85 MHz, 10-Tap, 8-Bit, DMA aus dem Host-Speicher.
EDT VisionLink CLS Camera Link Simulator / Framegrabber: 20 - 85 MHz Pixeltaktrate und Datenraten von bis zu 850 MB / s (85 MHz, 10-Tap, 8-Bit) DMA aus dem Hostspeicher.
