S5-PCIe-HQ (S5PH-Q) von BittWare ist eine halblange PCIe x8 Karte, die auf der energieeffizienten Altera Stratix V GX oder GS FPGA mit hoher Bandbreite basiert. Die Stratix V wurde für High-End-Anwendungen entwickelt und bietet einen hohen Level an Systemintegration und Flexibiltät für I/O, Routing und Processing. Über 16 GBytes on-board DDR3 und QDRII/II+ Speicher. Zwei QSFP+ Cages an der Vorderseite für zwei 40GigE (oder acht 10GigE) Interfaces direkt mit dem FPGA, um die Latenzzeit zu reduzieren. Dadurch ist das Board ideal für Hochfrequenzhandel und Netzwerkanwendungen. Das S5PH-Q bietet außerdem einen Board Management Controller (BMC) zur Systemüberwachung, wodurch das Platform-Management deutlich vereinfacht wird. All diese Funktionen machen das S5PH-Q zu einer vielseitigen und effizienten Lösung für die Erstellung und Bereitstellung von Hochleistungs-FPGA-Computersystemen.
Die Altera Stratix V FPGA ist optimiert für leistungsstarke Anwendungen mit hoher Bandbreite und integrierten Transceivern und unterstützt Backplanes und optische Module. 1.6 Tbps Serial Switching Kapazität und bis zu 3.926 18 x 18 Variable Precision Multipliers werden unterstützt. Die Stratix V bietet außerdem PCI Express x8 über einen hard IP Block und unterstützt die Konfiguration über PCI Express über einen existierende PCI Express Link in Ihrer Anwendung. Für zusätzliche Flexibiltät unterstützt die Stratix V eine on-the-fly Rekonfiguration des Transceivers und des Kerns, während andere Teile des Designs laufen. Die FPGA wird von BittWare’s FPGA Development Kit unterstützt, das Board Support IP und Integration bietet.

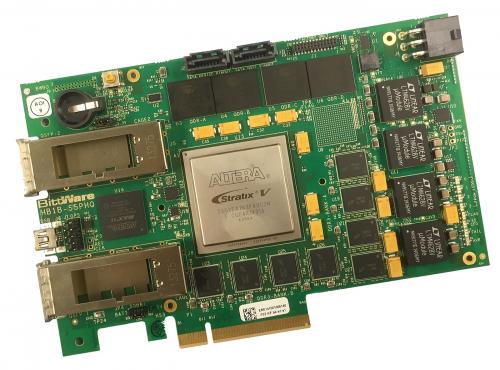

Intel Stratix V GX/GS halblanges PCIe Board mit Dual QSFP+/SFP+, DDR3 und QDRII+
Konfiguration via Protocol (CvP) Unterstützung
Altera Stratix V GX/GS FPGA mit hoher Speicherdichte
PCIe x8 Interface unterstützt Gen1, Gen2 oder Gen3
Dual QSFP+ Cages für 40GigE oder 10GigE direkt an den FPGA für geringstmögliche Latenz
Bis zu 16 GBytes DDR3 SDRAM
Bis zu 72 MBytes QDRII/II+
Zwei SATA-Anschlüsse
Timestamping wird unterstützt
Board Management Controller für intelligentes Platform Management
Anschlüsse: USB 2.0, RS-232 und JTAG
Hochgeschwindigkeits-Networking und I/O
Das S5PH-Q bietet verschiedene Interfaces für serielle Hochgeschwindigkeits-I/O sowie Debug Support. An der Vorderseite gibt es zwei QSFP+ Cages, die jeweils 40GigE oder vier 10GigE Kanäle unterstützen. Die QSFP+ SerDes Kanäle sind direkt mit der Stratix V FPGA verbunden, wodurch die Latenz externer PHYs vermieden wird. Die QSFP+ Cages können optional für SFP+ angepasst werden.
Über zwei SATA-Anschlüsse stehen zwei SerDes Lanes zur Verfügung, um externe Speicher anzuschließen oder für direkte Board-to-Board Kommunikation. Das x8 PCIe Interface bietet 8 SerDes Lanes zur Stratix V FPGA. Für den Debug- und Programmier-Support stehen USB 2.0, RS-232 und JTAG Interfaces zur Verfügung. Timestamping wird unterstützt mit Möglichkeiten für einen 1 PPS und Referenztakteingang, sowie eine RS-232-Verbindung für GPS oder andere Zeitquellen.
Speicher
Für die Stratix V FPGA gibt es mehrere on-board Speicherbänke. Als Speicher gibt es bis zu 16 GBytes DDR3 SDRAM (zwei 64-bit Banks) und bis zu 72 MBytes QDRII/II+ (vier 18-bit Banks). Das S5PH-Q bietet außerdem Flash-Speicher um mehrere FPGA Images zu speichern.
Board Management Controller
Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.
Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.
Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.
BittWorks II Toolkit
BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.
FPGA Development Kit
BittWares FPGA DevKit bietet FPGA Board Support IP und Integration für die Altera FPGA-basierten Boards von BittWare. Das FDK beinhaltet FPGA-Komponenten, die vorkonfigurierte, physische Interfaces, Infrastruktur und Beispiele enthalten, wodurch die Entwicklungszeit drastisch verkürzt wird und wodurch sie sich leicht in bereits existierende FPGA Development Environments integrieren lassen.
Funktionierende Beispielprojekte illustrieren für jedes Board wie Daten zwischen den verschiedenen Interfaces verschoben werden. Zu den unterstützten Interfaces gehören DDR4, DDR3, DDR2, QDR2/+, PCIe, 10GbE, LVDS, SerDes und Double Data Rate I/O. Alle Beispielprojekte sind auf der Entwicklerseite von BittWare erhältlich.
BittWare Firmware und Partner für finanzielle Lösungen
BittWare bietet Firmware für den Stratix V FPGA auf den PCIe Boards der S5 Familie, die speziell für Anwendungen im Hochfrequenzhandel ausgelegt sind. BittWares FPGA Development Kit bietet eine solide Basis für finanzielle Anwendungen wie:
10GigE MAC
PCIe Multi-Kanal DMA-Engines
DDR3 SDRAM und QDRII/II+ Controller
BittWare arbeitet außerdem mit verschiedenen Firmen zusammen, um Lösungen für finanzelle Forcierung zu bieten:
Algo-Logic: Market Feed Handler und Gateway Libraries mit geringer Latenz
Argon Design: Design-Dienst, der sich auf Multimedia und FPGA-basiertes High Performance Trading speziealisiert hat
Atomic Rules: Kundenspezifisches IP Devopment, Beispiel-UDP, Präzisions-Timestamping, PCIe, Netzwerke
Enyx: UOE, TOE, Book Building IP, Bestellmanagement IP, Market Feed Handler
InDeLabs: Market Data Feed Handler und angepasste Dienstleistungen
Intilop: TOE, UOE und MAC mit ultra-geringer Latenz
LeWiz: Ultra low latency, multi-session TOE IP cores
PolyBus: Infiniband Link Layer und Transport Layer
Tamba Networks: Ethernet und Interlaken Kerne mit ultra-geringer Latenz

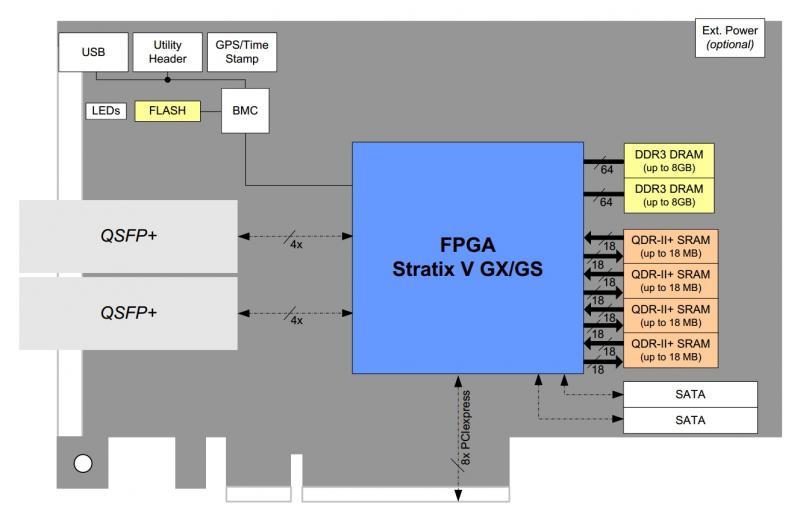

Hardwarebeschleunigerdiagramm: BittWare S5PCIe-HQ mit 2x QSFP + -Käfigen an der Frontplatte, die über 8 SerDes (kein externer PHY) direkt mit dem FPGA verbunden sind.
S5PCIe-HQ 4 ist eine PCIe-Steckkarte mit halber Länge und Standardhöhe und Intel Stratix VGX oder GS FPGA.BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.
