BittWare XUPP3R | Xilinx UltraScale+ FPGA | 4x 100GbE | 512 GB DDR4 | Hohe Bandbreite | Geringe Latenz | OpenCL

Die BittWare XUPP3R PCIe Beschleunigerkarte mit einer Xilinx UltraScale+ FPGA ist perfekt für Hochleistungsanwendungen mit hoher Bandbreite und geringer Latenz, die einen massiven Datenfluss und Packet Processing benötigen.

Die Karte bietet weitreichende Speicherkonfigurationen mit bis zu 256 GBytes Speicher, ausgefeilte Takt- und Zeiteinstellungen und vier vorderseitige QSFP Cages mit je bis zu 100 Gbps (4×25) – inklusive 100GbE. Das XUPP3P bietet außerdem einen Board Management Controller (BMC) zur Systemüberwachung, wodurch das Platform-Management deutlich vereinfacht wird. Die Kombination all dieser Eigenschaften machen die XUPP3R zur idealen Lösung für viele Datenzenter-Anwendungen wie: Netzwerk-Processing und Sicherheit, Beschleunigung, Speicher, Broadcast und SigInt.

The UltraScale+ VU13P bietet bis zu 3,8 Millionen logische Elemente. Diese Dichte macht Wärmemanagement schwierig, aber BittWare unterstützt diese hohen FPGA-Lasten mit der Viper-Plattform mit 256 GBytes DDR4 oder 1152 Mbits QDR-II+ und 4x 100 Gbps Ethernet.

Die Xilinx UltraScale+ FPGAs bauen auf 16 nm Process-Technology auf und verwenden 16FF+ FinFET 3D Transistoren für bessere Leistung pro Watt als frühere Generationen. Virtex UltraScale+ Geräte beiten bis zu 128x 32,75 Gbit/s Transceiver, die 400GbE, 100GbE and 25GbE ermöglichen. Die UltraScale+ FPGAs bieten programmierbare Systemintegration mit über 400 Mb on-chip Speicher, integrierte 100G Ethernet MAC mit RS-FEC und 150G Interlaken Kerne, sowie IP Blocks für PCIe Gen3 x16 und Gen4 x8. Bis zu 11.904 DSP Slices bieten hohe DSP Rechenleistung.

Xilinx UltraScale+ 3/4-Length PCIe Board

Viper Platform

Die Viper-Plattform von BittWare verwendet eine fortschrittliche Computerflusssimulation, um das physische Board-Design in einem thermischen Ansatz zu betreiben, einschließlich der Verwendung von Heatpipes, Luftstromkanälen und der Anordnung von Komponenten, um den begrenzten verfügbaren Luftstrom in einem Server zu maximieren. Viper Boards sind passiv gekühlt, aber aktive Kühlung ist eine Option.

Hochgeschwindigkeits-Networking und I/O

Das XUPP3R bietet verschiedene Interfaces für serielle Hochgeschwindigkeits-I/O sowie Debug Support. Auf der Vorderseite sind vier QSFP28 Cages mit jeweils 100GbE, 40GbE, vier 25GbE, oder vier 10GbE Kanälen, für insgesamt bis zu 400 Gbps Bandbreite. DIe vier QSFPs können auch als 400GbE kombiniert werden. Die QSFP-Kanäle sind über 16 Transceiver direkt mit dem UltraScale+ FPGA verbunden. Die QSFP+ Cages können optional für SFP+ angepasst werden.
Ein Gen3 x16 PCIe-Interface ist über 16 Transceiver direkt mit dem FPGA verbunden. Ein optionaler serieller Expansionport bietet eine 20x Transceiver Portverbindung zur FPGA und kann verwendet werden, um seriellen Speicher, wie einen Hybrid Memory Cube (HMC) oder ein zusätzliches PCIe-Interface hinzuzufügen. Das Expansion-Interface bietet außerdem 14 GPIO Signale.
Für den Debug- und Programmier-Support steht ein USB 2.0 Interface zur Verfügung. Desweiteren wird Timestamping unterstützt mit Möglichkeiten für einen 1 PPS und Referenztakteingang.

Dank der exklusiven SEP-Schnittstelle (serielle Erweiterung) von BittWare kann der XUPP3R um einen zusätzlichen PCIe Gen3 x16-Steckplatz, weitere 4 QSFPs oder die Verbindung zwischen zwei XUPP3Rs erweitert werden.

SEP Add-On-Module sind mit den FPIT-Boards XUPP3R und XUSP3R von BittWare kompatibel und ermöglichen das Hinzufügen von vier QSFP-Ports, einer PCIe-Schnittstelle oder eines seriellen Speichers in einen PCIe-Slot.
Die Erweiterungsmodule für den seriellen Erweiterungsport sind mit den XUPP3R- und XUSP3R-Karten von BittWare kompatibel und ermöglichen das Hinzufügen von QSFP-Ports, einer anderen PCIe-Schnittstelle oder eines seriellen Speichers in einen PCIe-Steckplatz.

Speicher

Das XUPP3R verfügt über vier DIMM-Sites, die Standard-DDR4-DIMMs und proprietäre QDR-II + -RDIMMs unterstützen. Jede DIMM-Site unterstützt bis zu 128 GB DDR4 mit optionalem ECC oder bis zu 576 MBit QDRII + (2x 288Mbit-Bänke x18). Zusätzlicher integrierter Speicher umfasst Flash mit Werkseinstellung und Unterstützung für mehrere FPGA-Images.

Neben der standardmäßigen aktiven Lüfter- und Kühlkörperkühlung bietet der XUPP3R zwei passive Optionen: die standardmäßige und unsere neue fortschrittliche passive Kühlung mit Heatpipes.

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Beispielprojekte

BittWares bietet FPGA Beispielprojekte, als FPGA Board Support IP und Integration für die UltraScale+ Boards an. Die Beispielprojekte lassen sich leicht mit den Xilinx Vivado Tools integrieren und illustrieren, wie Daten zwischen den verschiedenen Interfaces des Boards hin und her bewegt werden. Alle Beispiele können auf der Developer-Webseite von BittWare heruntergeladen werden.

Das BittWare XUPP3R-Beschleunigerdiagramm zeigt die Hardwarekomponenten für Hochgeschwindigkeitsnetzwerke und die wichtigsten Merkmale einer PCIe-Dual-Slot-Karte mit einer Standardlänge von 3/4 Länge.
Hardware-Beschleunigerdiagramm: BittWare XUPP3R mit vier QSFP28-Käfigen für 1x 400 GbE, 4x 100 GbE, 4x 40 GbE, 16 x 25 GbE oder 16 x 10 GbE.

Produktdaten

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

BittWare XUPP3R PCIe x16-Karte mit 3/4-Länge und PCIe x16 mit Xilinx Virtex UltraScale VU7P / VU9P / VU11P unterstützt 16-nm-Prozesstechnologie mit 16FF + FinFET-3D-Transistoren.
XUPP3R ist eine 3/4-lange PCIe x16-Karte mit Xilinx Virtex UltraScale + VU7P / VU9P / VU11P.
Die PCIe-Beschleuniger-FPGA-Karte mit XUPP3R-Standardhöhe von BittWare verfügt über bis zu 2,8 Millionen Logikelemente und eine aktive Kühlkörper-Kühloption.
XUPP3R ist eine PCIe-FPGA-Karte mit Standardhöhe und aktivem Kühlkörper.
Die PCIe x16-FPGA-Karte mit zwei Steckplätzen von BittWare XUPP3R verfügt über bis zu 6 integrierte PCIe-Kerne und 341 MB Embedded-Speicher sowie eine Hochleistungs-Kühlkörper-Kühloption.
XUPP3R ist eine PCIe-FPGA-Karte mit zwei Steckplätzen und Hochleistungskühlkörper.
BittWare XUPP3R PCIe-Beschleuniger-FPGA-Karte mit SEP-zu-PCIe-Kartenmodul für zusätzliche PCIe x16 Gen3-Schnittstelle in einem benachbarten Steckplatz.
Die XUPP3R FPGA-Karte mit SEP-zu-PCIe-Modul ermöglicht das Hinzufügen einer PCIe-x16-Schnittstelle in einen benachbarten Steckplatz.
Die BittWare XUPP3R PCIe-Beschleuniger-FPGA-Karte mit flexiblem SEP-zu-SEP-Kabel ermöglicht den Anschluss von 2x BittWare-Karten, wodurch die Kommunikation von Karte zu Karte ermöglicht wird.
Die XUPP3R-FPGA-Karte mit SEP-zu-SEP-Kabel ermöglicht den Anschluss von 2x BittWare-Karten.
BittWare XUPP3R PCIe-Beschleuniger-FPGA-Karte mit SEP-zu-QSFP-Modul für kleine Karten in einem PCIe-Steckplatz ermöglicht den Anschluss von 4x QSFP-Ports an eine BittWare-FPGA-Karte.
Die XUPP3R-FPGA-Karte mit SEP-zu-QSFP-Modul ermöglicht den Anschluss von 4x QSFP-Ports an eine BittWare-FPGA-Karte.
BittWare XUPP3R FPGA mit anderen XilinxInc VU9P FPGA-Karten werden über ein SEP-zu-SEP-Kabel miteinander verbunden, um die komplizierten Anforderungen an die Entwicklung von Broadcast-Videos zu erfüllen.
XUPP3R-FPGA-Karte, die über ein SEP-zu-SEP-Kabel an den XilinxInc VU9P-FPGA angeschlossen wird, um komplexe Broadcast-Videoentwicklungsanforderungen zu erfüllen.

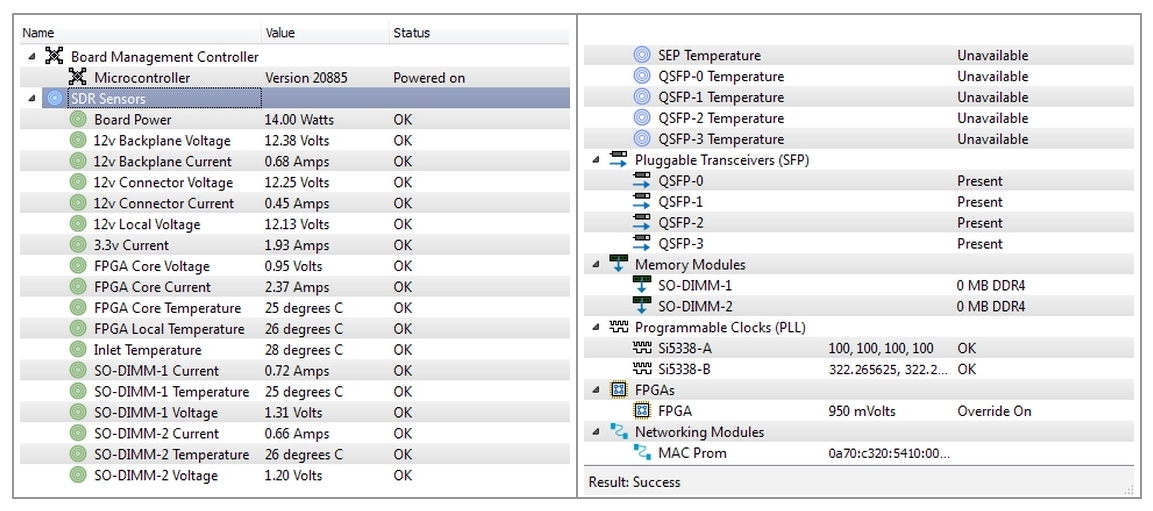

Das BittWorks II Toolkit umfasst die BwMonitor-App, die einen Einblick in die Board-Verwaltungsfunktionen wie Live-Board-Stromversorgung und Temperaturanzeige von BittWare-Hardware bietet.
BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.
Bittware DPDK Demo mit XUPP3R-Board an SC16.
