KY-PCIE-G4-LPBK – Kaya PCIe Loopback Test Board für elektrische Validierung und Montage-Tests

Das KY-PCIE-G4-LPBK PCIe Loopback Test Board von Kaya Instruments ist eine Test-Karte, um PCIe Boards von Entwicklern und in der Fertigung zu testen und zu charakterisieren. Das Board bietet voll differenzierbare Loopbacks auf allen PCIe Signalen und ein JTAG Interface. Sowie einen PCIe konformen 100 MHz Referenztakt. Die PCIe Loopback Karte bietet hohe Signalintegrität und unterstützt Differenzial-Spuren bei Gen3-Geschwindigkeiten.

Hardwarebeschleuniger-Diagramm von KY-PCIE-G4-LPBK. — Hardware-Beschleuniger-Diagramm: Kaya KY-PCIE-G4-LPBK Loopback-Karte.

Produktdaten

Spezifikationen: Kaya PCIe-Loopback-Testerplatine

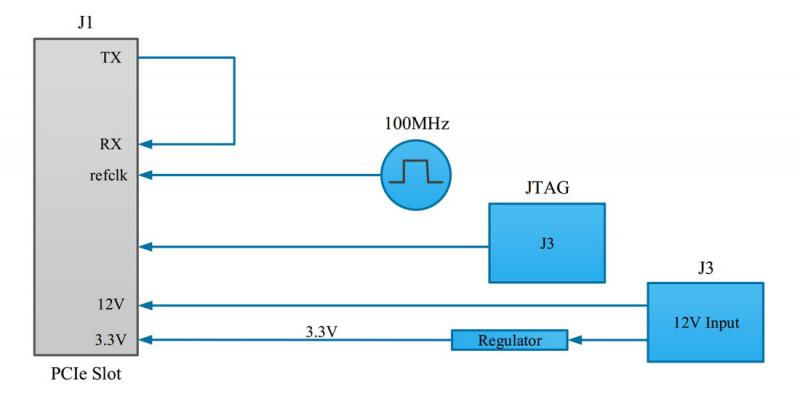

Blockdiagramm: Kaya KY-PCIE-G4-LPBK Loopback-Karten-Blockdiagramm

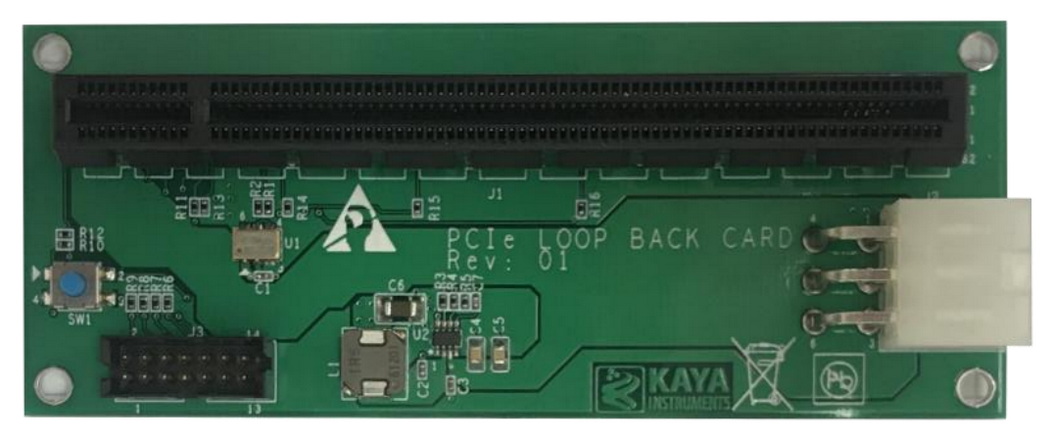

Kaya KY-PCIE-G4-LPBK Loopback-Karte Frontansicht mit Loopbacks auf differentielle Signale, JTAG-Schnittstelle, Reset-Taste und 100 MHz Referenztakt. — Kaya KY-PCIE-G4-LPBK mit Loopbacks auf differentielle Signale, JTAG-Schnittstelle, Reset-Taste und 100 MHz Referenztakt.
