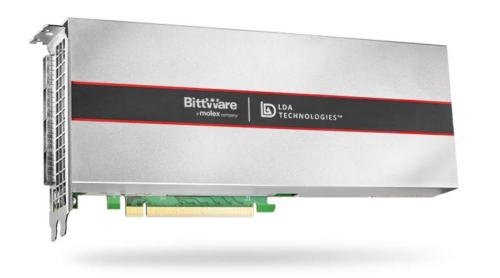

Bittware AV-870p | AMD Xilinx Versal 7nm SoC | PCIe Gen5

Das Bittware AV-870p FPGA-Beschleunigerboard verfügt über die Versal Premium 7-nm-Architektur und kombiniert hohe Bandbreite und Rechendichte auf einer anpassungsfähigen Plattform.

Die in Zusammenarbeit mit LDA Technologies auf den Markt gebrachte Bittware AV-870p ist eine PCIe Gen5-Beschleunigerkarte, die für extreme Leistung für Rechenzentrums- und Edge-Computing-Workloads entwickelt wurde.

AMDs programmierbare Hardware der nächsten Generation: Die AMD Xilinx Versal Adaptive SoCs integrieren vernetzte, leistungsoptimierte Kerne auf einer anpassungsfähigen Plattform für die anspruchsvollsten Rechen- und Netzwerkanwendungen.

7-nm-Architektur: Die 7-nm-Architektur der neuesten Generation kombiniert anpassungsfähige Rechen-Engines mit einer breiten Palette an gehärtetem Speicher und Schnittstellentechnologien für eine bessere Leistung pro Watt als konkurrierende 10-nm-FPGAs.

PCIe Gen5-Unterstützung: PCIe Gen5 unterstützt Datenübertragungsgeschwindigkeiten, die doppelt so hoch sind wie PCIe Gen4, und bietet Entwicklern von PC-Verbindungen, Grafikadaptern und Kommunikation auf Chipebene größere Leistungsmöglichkeiten.

Flexible Erweiterungs-E/A

Der AV-870p bietet eine Reihe von E/A-Flexibilitäten, um Ihre Anwendungsanforderungen zu erfüllen:

• Kommen Sie mit IP und Lösungen von BittWare-Partnern schneller auf den Markt:
• nxFramework FPGA Development Framework von Enyx
• oneAPI Software Tool Flow Frame für FPGAs von Intel
• Abfrageverarbeitungseinheit IP Core von Eideticom für Computational Storage Acceleration
• RDMA IP Core für RoCE v2 von Grovf

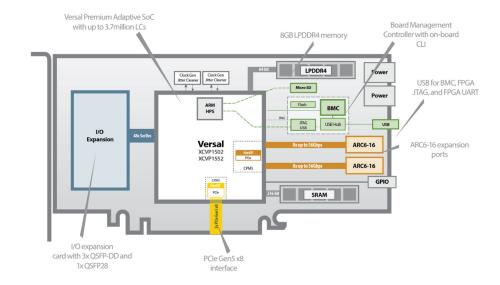

Bittware AV-870p Datenblatt

Adaptiver SoC

• Versal Premium
  • VP1502/VP1552
  • Kerngeschwindigkeitsstufe - 2

Integrierter Blitz

• Flash-Speicher zum Booten des FPGA

Externer Speicher

• 2x 4GB LPDDR4-Chips (insgesamt 8GB) bei 4266MHz für ARM-System (64 Bit)
• 432 MB GSI-SRAMs mit extrem niedriger Latenz
  • 12x 18-Bit-Chips
  • 216-Bit-Gesamtbusbreite

Host-Schnittstelle

• 2x PCIe x8 Gen5-Schnittstellen direkt zum FPGA, verbunden mit PCIe Hard IP

I/O-Erweiterung

• I/O-Erweiterungsstandort über 48x SerDes-Kanäle mit FPGA verbunden:
  • VP1502: 12 GTYP und 36 GTM
  • VP1552: 32 GTYP und 16 GTM
• Standardfunktionen des E/A-Moduls:
  • 2x QSFP-DD-Käfige auf der Vorderseite, die 56G PAM4 unterstützen,
  • QSFP28-Käfig auf der Vorderseite, der 28G NRZ unterstützt

ARC6-16

• 2x ARC6-16-Anschlüsse, verbunden mit FPGA über jeweils 8x SerDes-Kanäle (insgesamt 16x)
  • VP1502: 16x GTM 56Gbps-Kanäle
  • VP1552: 16x GTYP 32Gbps-Kanäle

Clock

• 2x Jitter-Reiniger für die wiederhergestellte Netzwerktaktung

USB

• USB-Zugriff auf BMC, USB-JTAG, USB-UART

Boardsteuerung

• Integrierte CLI
• Python, C++-API
• Paralleler 200-Mbit/s-Port, der mit der FPGA-Struktur und dem NOC verbunden ist
• USB-SD-Kartenleser für die einfache Übertragung von Betriebssystembildern auf ARM-Prozessoren
• Schnelle FPGA-Boot-Flash-Programmierung
• Temperatur-, Spannungs-, Stromüberwachung:
• SNMP-Agent für zentralisierte Verwaltung
• Dediziertes vorprogrammiertes Array mit 32 MAC-Adressen
• Überwachung der I/O-Ports. Vollständiger QSFP-, SFP-, QSFP-DD-Zugriff und Programmierung über CLI und API
• CLI-basierte Uhrenauswahl, die benutzerdefinierte Uhrenkonfigurationen unterstützt

Kühlung

• Standard: Passiver Kühlkörper mit doppelter Breite

Elektrisch

• Bordstromversorgung über 12-V-PCIe-Steckplatz und 2x AUX-Anschlüsse
• Die Verlustleistung ist anwendungsabhängig

Umwelt

• Betriebstemperatur: 5 °C bis 35 °C

Formfaktor

• PCIe-Karte mit Standardhöhe, 3/4-Länge und doppelter Breite
• 10 x 4,37 Zoll (254 x 111,15 mm)

Entwicklungswerkzeuge

Anwendungsentwicklung

• Unterstützte Designabläufe – Vivado Design Suite (HDL, Verilog, VHDL usw.)

Bestellen Sie Ihre Karten in einem TeraBox™ FPGA-Server

Erhalten Sie erweiterten Garantiesupport und sparen Sie Zeit mit einer vorintegrierten Lösung!

Produktdaten

• Spezifikationen: BittWare AV-870p Versal Premium XCVP1502/1552 PCIe Adaptive SoC-Karte
