BittWare XUPSVH | Ultra high-speed network interface | Xilinx UltraScale+ FPGA | 2x or 4x 100GbE | 460 GBps Speicherbandbreite | 8 GB

Die BittWare XUPVVH PCIe Beschleunigerkarte mit einer Xilinx UltraScale+ VU33P/35P FPGA ist ideal geignet für Andwendungen in Datencenter-Anwendungen mit hohen Anforderungen an Speicherdichte Speicherbandbreite.

Das UltraScale+ vermeidets I/O Engpässe mit integrierten High Bandwidth Memory (HBM2) Tiles auf der FPGA, die bis zu 8 GBytes Speicher be 460 GBytes/sek unterstützt

Das UltraScale+ VU37P bietet bis zu 1,9 Millionen logische Elemente. Diese Dichte macht Wärmemanagement schwierig, aber BittWare hat das Problem mit der Spider-Plattform für große FPGA-Lasten gelöst.

Xilinx UltraScale+ Low Profile PCIe Board (Gen1 Gen2 Gen3 x16 Lane oder x8 Gen4)

• Xilinx Virtex UltraScale+ VU33P/VU35P 16nm FPGA der neuesten Generation
• 8 GB integrierte High Bandwidth Memory (HBM2) @ 460 GBps
• PCIe x16 Interface unterstützt Gen1, Gen2 oder Gen3 oder x8 Gen4
• Bis zu zwei QSFP-DD Cages für 4x 40/100GbE oder 16x 10/25GbE
• UltraPort SlimSAS™ für serielle Erweiterung
• Board Management Controller für intelligentes Platform Management
• FPGA Beispiele und kompletter Software Support

Spider Platform

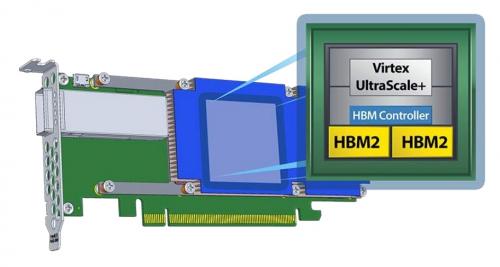

The XUPSVH verwendet die Spider Platform von BittWare, eine low-profile PCIe-Platform, die für thermale Leistung optimiert wurde. Die Spider Platform kombiniert eine flache PCIe Form für eine hohe Dichte und größere Lastenkapazität mit einem robusten, passiven Kühlkörper für Server.

Hochgeschwindigkeits-Networking und I/O

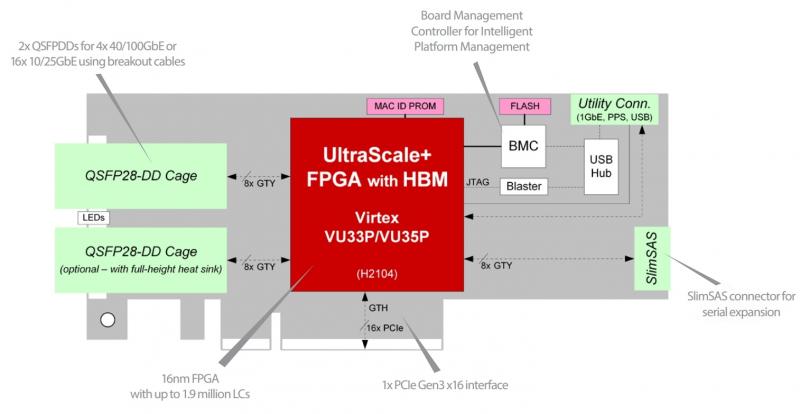

Das XUPVVH ist mit vier QSFP+ Cages auf der Vorderseite, die jeweils 40/100GbE oder vier 10/25GbE Kanäle unterstützen, auf Hochgeschwindigkeit-Networking ausgelegt.

Serielle Expansion wird durch zwei UltraPort SlimSAS Verbindungen (16x 24Gbps) ermöglicht, die mit einem zweiten PCIe Interface, einem weiteren XUPVVH, oder anderen Geräten wie IBMs POWER9 über OpenCAPI verbunden werden können.

Ein Utility Header bietet ein 1GbE interface, einen PPS Eingang und ein USB Interface für Debug und Programming Support.

Speicher

Die flexible Speicherkonfiguration der Karte umfasst zwei DIMM Sites, die DDR4 SDRAM und QDR unterstützen. Speicherkartenoptionen sind bis zu 128 GBytes DDR4 mit optionalen Error-Correcting Codes (ECC) oder bis zu 576 Mbits QDR-II+ (2x 288Mbit Banken x18).

Das Board bietet außerdem Flash-Speicher um FPGA-Images zu speichern.

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Beispielprojekte

BittWares bietet FPGA Beispielprojekte, als FPGA Board Support IP und Integration für die UltraScale+ Boards an. Die Beispielprojekte lassen sich leicht mit den Xilinx Vivado Tools integrieren und illustrieren, wie Daten zwischen den verschiedenen Interfaces des Boards hin und her bewegt werden. Alle Beispiele können auf der Developer-Webseite von BittWare heruntergeladen werden.

Produktdaten

• Produktübersicht: XUPSVH Low-Profile-PCIe mit Virtex VU9P
• Softwarespezifikationen: BittWorks II Toolkit. Anwendungsentwicklungssoftware für BittWare FPGA-Karten
