Bitware AX-840p | AMD Xilinx Versal Premium-FPGAs | Dual-PCIe 5.0 + CXL | 400G-Netzwerk

Der Bittware AX-840p verkörpert AMD Xilinx Versal ACAPs FPGAs, die vernetzte, leistungsoptimierte Kerne auf einer anpassungsfähigen Plattform für die anspruchsvollsten Rechen- und Netzwerkanwendungen integrieren.

7-nm-Architektur: Die Versal Premium-Architektur kombiniert hohe Bandbreite und Rechendichte auf einer anpassungsfähigen Plattform. Die 7-nm-Architektur der neuesten Generation kombiniert anpassungsfähige Rechenmaschinen mit einer breiten Palette an gehärteten Speicher- und Schnittstellentechnologien für eine überlegene Leistung/Watt gegenüber konkurrierenden 10-nm-FPGAs.

PCIe Gen5-Unterstützung: Datenübertragungsgeschwindigkeiten 2x schneller als Gen4 und Hochgeschwindigkeitsschnittstelle zwischen CPUs und Workload-Beschleunigern. Dies bietet Entwicklern von PC-Verbindungen, Grafikadaptern und Chip-Level-Kommunikation größere Leistungsfähigkeiten.

Unternehmensklasse für die Bereitstellung: Der AX-840p basiert auf den Grundsteinen der Unternehmensklasse von BittWare: bestehende Produkte und Prozesse, die sich bereits durch umfangreiche Validierung bewährt haben. Wenn es an der Zeit ist, die Produktion hochzufahren, bedeutet dies eine schnellere Abwicklung und die Verwendung derselben Hardware, die Sie für die Entwicklung verwendet haben.

Schnellere Markteinführung mit IP und Lösungen von BittWare-Partnern:

nxFramework FPGA-Entwicklungsframework von Enyx
TimeServo IP Core von Atomic Rules
Dynamischer neuraler Beschleuniger von EdgeCortix
MACsec IP Core von Xiphera

Board-Spezifikation

ACAP
- Versal Premium VP1502/VP1202
  - Kerngeschwindigkeitsklasse -2
On-Board-Flash
- Flash-Speicher zum Booten von ACAP
Externer Speicher: 2 DIMM-Standorte, die jeweils bis zu 128 GByte DDR4 x72 mit ECC unterstützen
Host-Schnittstelle: Zwei x8 Gen5-Schnittstellen direkt zu ACAP, verbunden mit PCIe Hard IP
QSFP-DD-Käfige:
- 2x QSFP-DD-Käfige auf der Frontplatte, die jeweils stützen
  - 1x 400GbE, 2x 200GbE, 4x 100GbE, 8x 50GbE
  - Hard-MAC mit mehreren Raten
- Jitter-Reiniger für Netzwerk-wiederhergestellte Taktung
MCIO: x8-Anschluss, der 2x Gen5 x4 PCIe unterstützt
Externe Taktung: 1 PPS und 10 MHz Ref-Clk-Eingänge auf der Vorderseite (optional)
USB: USB-Zugriff auf BMC, USB-JTAG, USB-UART
Board Management Controller:
- Power-Sequencing und Reset
- Spannungs-, Strom-, Temperaturüberwachung
- Schutzabschaltung
- Taktkonfiguration: BMC-FPGA-Kommunikation mit niedriger Bandbreite und SPI-Verbindung
- USB 2.0
- PLDM-Unterstützung
- Sicherheit auf Kartenebene:
  - BMC Root of Trust, sicheres Booten von BMC und FPGA, sicheres Upgrade von BMC und FPGA
  - Schlüsselverwaltung
Kühlung:
- Standard: passiver Kühlkörper mit doppelter Breite
- Optional: Flüssigkeitskühlung
Elektrik:
- On-Board-Stromversorgung aus 12-V-PCIe-Steckplatz und 2 AUX-Anschlüssen (8-polig)
- Die Verlustleistung ist anwendungsabhängig
Umgebung: Betriebstemperatur: 5 °C bis 35 °C
Formfaktor:
- 3/4-Länge, PCIe-Karte mit doppelter Breite und Standardhöhe
- Größe: 10 x 4,37 Zoll (254 x 111,15 mm)

Entwicklungswerkzeuge

BittWare SDK einschließlich PCIe-Treiber, Bibliotheken und Dienstprogramme zur Platinenüberwachung

Anwendungsentwicklung

Unterstützte Designabläufe - Vivado Design

Product Data

Spezifikationen: BittWare AX-840p PCIe ACAP-Karte

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

BittWare AX-840p PCIe Versal ACAP-Karte mit bis zu 3,7 M Logikzellen, Dual PCIe Gen5 x8 und 2 x 400 GbE. — AX-840p PCIe ACAP-Karte mit bis zu 3,7 M Logikzellen.

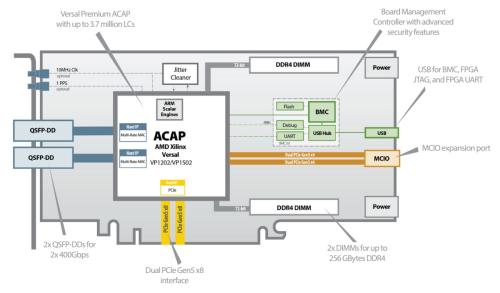

BittWare AX-840p PCIe Versal ACAP Accelerator Beschleunigerdiagramm mit den wichtigsten Hardwarefunktionen: bis zu 3,7 Millionen LCs, Board Management Controller, USB für BMC, FPGA JTAG und FPGA UART, MCIO-Port, Dual PCIe Gen5 x8, 2x QSFP-DDs für 2x 400 Gbit/s. — Diagramm der Hardwarebeschleunigung AX-840p PCIe Versal ACAP Accelerator.
