Bitware IA-865m | 64 GB DDR5 | PCIe 5.0 und CXL |Intel M-Series Agilex |3x 400G Netzwerk | Hard-MAC, PCS und FEC

Der Bittware IA-865m baut auf den Grundsteinen der Enterprise-Klasse von BittWare auf: bestehende Produkte und Prozesse, die sich bereits durch umfangreiche Validierung bewährt haben. Wenn es an der Zeit ist, die Produktion hochzufahren, bedeutet dies eine schnellere Abwicklung und die Verwendung derselben Hardware, die Sie für die Entwicklung verwendet haben.

Die FPGAs der Intel Agilex M-Serie sind für Anwendungen optimiert, die durchsatz- und speicherintensiv sind.

400G-Netzwerk

IA-865m bietet bis zu 3x 400G, um die anspruchsvollsten Bandbreitenanforderungen zu unterstützen. Die konfigurierbare Netzwerkunterstützung umfasst Hard Ethernet Media Access Control (MAC), Physical Coding Sublayer (PCS) und Forward Error Correction (FEC) für eine Reihe von Geschwindigkeiten.

DDR5-Speicherunterstützung

Intel® Agilex™ FPGAs der M-Serie – mit Unterstützung für DDR5 – verfügen über ein neues gehärtetes Speicher-Network-on-Chip (NoC), um die Transportschichten mit mehr Leistung, verbesserter Effizienz und weniger erforderlichen FPGA-Ressourcen zu verbessern.

PCIe Gen5 und CXL

PCIe Gen5 unterstützt doppelt so hohe Datenübertragungsgeschwindigkeiten wie PCIe Gen4 und bietet Entwicklern von PC-Verbindungen, Grafikadaptern und Kommunikation auf Chipebene mehr Leistungsfähigkeit. Und die Unterstützung von Compute Express Link (CXL) ermöglicht eine Hochgeschwindigkeitsschnittstelle mit geringer Latenz zu CPUs.

Platinenspezifikationen

FPGA

Intel Agilex 7 M-Serie: AGM032 (Standard)
Verpackung: R36A
Kerngeschwindigkeitsklasse -2; XCVR-Geschwindigkeitsstufe -1
FPGA enthält ARM HPS
CXL mit XCVR-Geschwindigkeitsklasse -1 (CXL IP wird lizenziert und separat erworben)

ARM HPS

Dedizierte 40-Bit-DDR4
Dedizierter Flash-Speicher zum Booten von ARM
Optionale 1GbE-Schnittstelle (BittWare kontaktieren)
Integrierter Blitz
2 Gbit Flash-Speicher zum Booten des FPGA

Externer Speicher

2x 288-Pin-DDR5-DIMM-Steckplätze, die jeweils 32 GB (Standard) DDR5-SDRAM-Module (insgesamt 64 GB) unterstützen
M.2-SSD
NVMe-PCIe-M.2-2230-SSD

Host-Schnittstelle

x16 Gen5-Schnittstelle direkt zum FPGA, verbunden mit PCIe-Fest-IP
CXL v1.1 (CXL IP wird lizenziert und separat erworben)
QSFP-DD-Käfig
QSFP-DD-Käfig auf der Vorderseite, direkt mit FPGA über 16 Transceiver verbunden
Konfigurationsmöglichkeit für 2x zusätzliche QSFP-DDs (BittWare kontaktieren)
Vom Benutzer programmierbare Taktung mit geringem Jitter, die 10/25/40/100/400 GbE unterstützt
Jeder QSFP-DD kann unabhängig getaktet werden
Jitter-Reiniger für wiedergewonnenes Takten im Netzwerk
Hard-MAC+FEC mit mehreren Raten
Vollständig abwärtskompatibel mit QSFP28s
MCIO
x8-Anschluss, der 2x Gen4 x4-Root-Komplexe unterstützt

Externe Taktung

1 PPS- und 10-MHz-Ref-Clk-Eingänge auf der Vorderseite (optional)

USB

USB-Zugriff auf BMC, USB-JTAG, USB-UART

Board Management Controller

Power-Sequencing und Reset
Spannungs-, Strom-, Temperaturüberwachung
Schutzabschaltung
Uhrenkonfiguration
BMC-FPGA-Kommunikation mit geringer Bandbreite und SPI-Verbindung
USB-2.0
PLDM-Unterstützung
Sicherheit auf Kartenebene
BMC-Vertrauensanker
BMC- und FPGA-sicheres Booten
Sicheres BMC- und FPGA-Upgrade
Schlüsselverwaltung
RTC mit Batteriepufferung
Kühlung
Standard: passiver Kühlkörper mit doppelter Breite
Optional: Flüssigkeitskühlung mit doppelter Breite
Elektrisch
Onboard-Stromversorgung über PCIe-Steckplatz 12 V und 12-poligen AUX-Stromanschluss
Die Verlustleistung ist anwendungsabhängig
Typischer maximaler Stromverbrauch TBD
Umwelt
Betriebstemperatur: 5°C bis 35°C
Qualität
Hergestellt nach IPC-A-610 Klasse 2
RoHS-konform
CE-, FCC- und ICES-Zulassungen
Formfaktor
PCIe-Karte mit zwei Steckplätzen in Standardhöhe und 3/4-Länge
111,15 mm x 266,70 mm (4,376 Zoll x 10,500 Zoll)
Entwicklungswerkzeuge
Systementwicklung
BittWare SDK einschließlich PCIe-Treiber, Bibliotheken und Dienstprogramme zur Platinenüberwachung

Anwendungsentwicklung

Unterstützte Design-Flows – Intel High-Level Synthesis (C/C++) & Quartus Prime Pro (HDL, Verilog, VHDL usw.)

Produktdaten

Spezifikationen: BittWare IA-865m PCIe FPGA-Karte

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

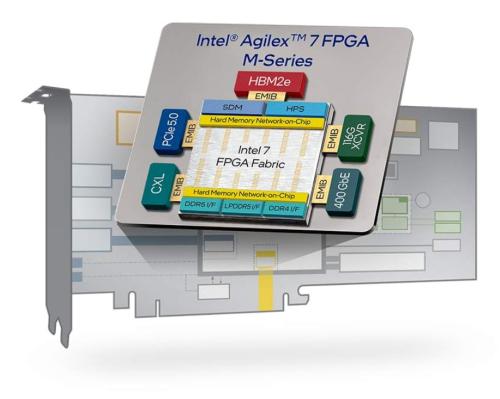

BittWare IA-865m PCIe Agilex 7 M-Series AGM032 FPGA-Karte mit PCIe Gen5 x16, das CXL unterstützt. — IA-865m PCIe FPGA-Karte: Intel Agilex 7 M-Serie AGM032.

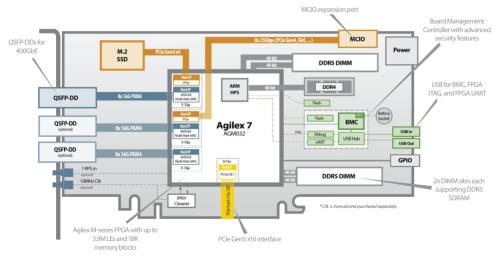

BittWare IA-865m PCIe FPGA-Kartenbeschleunigerdiagramm mit den wichtigsten Hardwarefunktionen: Agilex M-Serie FPGA mit bis zu 3,9 Mio. LEs und 18.000 Speicherblöcken, QSFP-DDs für 400 GbE, PCIe Gen5 x16, MCIO-Port, BMC, USB für BMC, FPGA JTAG, FPGA UART, 2x DIMM, DDR5 SDRAM. — Hardware-Beschleunigerdiagramm IA-865m PCIe FPGA-Karte.
