BittWare A10PL4 | Intel Arria 10 GX 1150 FPGA | 1150K logische Elemente | 1,3 TFLOPS | Dual QSFP für 2x 40GbE oder 8x 10GbE | 32 GBytes DDR4 SDRAM mit ECC (x72)

Die A10PL4 von BittWare ist eine low-profile PCIe x8 Karte, die auf der Intel Arria 10 GX FPGA basiert. Die Arria 10 bietet hohe Dichte und ein energieeffizientes FPGA-Fabric. Enthalten sind Hochgeschwindigkeitstranceiver, Hard Floating-Point DSP Blocks und eine eingebettete PCIe x8 Gen3.

Das Board bietet über 32 GB Speicher, anspruchsvolle Taktungs- und Timing-Optionen und zwei vorderseitige QSFP Cages. Das A10PL4 bietet außerdem einen Board Management Controller (BMC) zur Systemüberwachung, wodurch das Platform-Management deutlich vereinfacht wird. Die Kombination all dieser Eigenschaften machen die A10PL4 zur idealen Lösung für viele Anwendungen wie: Netzwerk-Processing und Sicherheit, Compute-and-Storage, Instrumentierung, Broadcast und Signalaufklärung.

Die Arria 10-FPGAs basieren auf einer 20-nm-Prozesstechnologie und bieten branchenführende programmierbare Logik, die einen umfangreichen Funktionssatz eingebetteter Peripheriegeräte, eingebetteter Hochgeschwindigkeits-Transceiver, Festspeicher-Controller und Protokoll-IP-Controller enthält. DSP-Blöcke (Digital Signal Processing) mit variabler Genauigkeit, die mit gehärtetem Fließpunkt (IEEE 754-kompatibel) integriert sind, ermöglichen der Arria 10 eine Gleitkomma-Leistung von bis zu 1,5 TFLOPS. Der FPGA unterstützt Gen3 PCIe x8 über einen harten IP Block und bietet bis zu 1150K equivalent Les.

Development Tools für OpenCL enthalten Intel’s SDK für OpenCL und BittWare’s OpenCL Developer’s Bundle.

Intel Arria 10 GX Low Profile PCIe Board mit Dual QSFP und DDR4

Hochgeschwindigkeits-Networking und I/O

Das A10PL4 bietet verschiedene Interfaces für serielle Hochgeschwindigkeits-I/O sowie Debug Support. An der Vorderseite stehen zwei QSFP+ Cages zur Verfügung, die jeweils 40GigE oder vier 10GigE Kanäle unterstützen. Die QSFP+ SerDes Kanäle sind direkt mit der Arrive 10 FPGA verbunden, wodurch die Latenz externer PHYs vermieden wird. Die QSFP+ Cages können optional für SFP+ angepasst werden.

Das x8 PCIe Interface bietet 8 SerDes Lanes zur Arria 10 FPGA. Für den Debug- und Programmier-Support steht ein USB 2.0 Interface zur Verfügung. Die Karte unterstützt auch Timestamping mit einem optionalen Precision-Timing-Modul, das 1 PPS- und Referenztakteingänge und -ausgänge sowie eine Präzisionsuhrschaltung enthält. Für das Timing-Modul ist eine Frontplatte in voller Höhe erforderlich.

Speicher

Das A10PL4 bietet bis zu 32 GBytes DDR4 mit optionalen Error-Correcting Codes (ECC). Zusätzlicher integrierter Speicher umfasst Flash mit Werkseinstellung und Unterstützung für mehrere FPGA-Images. Onboard PROM bietet Zugriff auf die MAC ID des Boards.

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Development Kit

BittWares FPGA DevKit bietet FPGA Board Support IP und Integration für die Intel FPGA-basierten Boards von BittWare. Das FDK beinhaltet FPGA-Komponenten, die vorkonfigurierte, physische Interfaces, Infrastruktur und Beispiele enthalten, wodurch die Entwicklungszeit drastisch verkürzt wird und wodurch sie sich leicht in bereits existierende FPGA Development Environments integrieren lassen.

Funktionierende Beispielprojekte illustrieren für jedes Board wie Daten zwischen den verschiedenen Interfaces verschoben werden. Zu den unterstützten Interfaces gehören DDR4, DDR3, DDR2, QDR2/+, PCIe, 10GbE, LVDS, SerDes und Double Data Rate I/O. Alle Beispielprojekte sind auf der Entwicklerseite von BittWare erhältlich.

BittWare Firmware und Network Solutions Partner

BittWare bietet Firmware für den Arria 10 FPGA auf den PCIe Boards der A10 Familie, die speziell für Netzwerk-Applikationen auszelegt sind. BittWares FPGA Framework bietet eine solide Basis für Anwendungen wie:

BittWare arbeitet außerdem mit verschiedenen Firmen zusammen, um Lösungen für Networking und finanzelle Forcierung zu bieten:

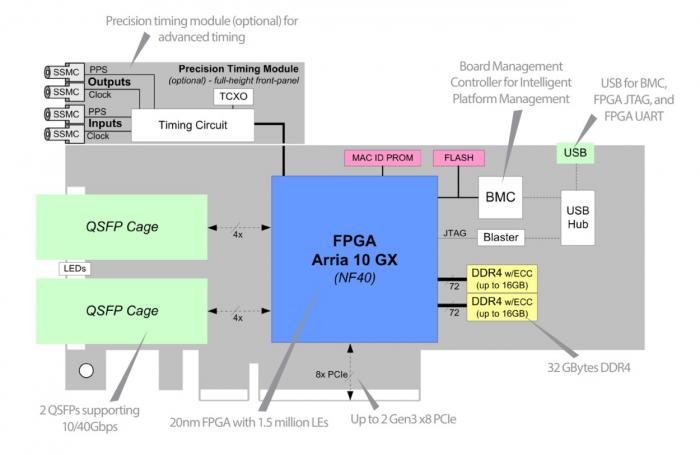

BittWare A10PL4-Beschleunigerdiagramm mit Hardwarekomponenten, die 2x Frontpanel 40 Gbit/s QSFP28 unterstützen.
Diagramm der Hardwarebeschleunigung: BittWare A10PL4 mit zwei QSFP-Käfigen auf der Vorderseite, die jeweils 40 GbE oder 4 x 10 GbE unterstützen.

Produktdaten

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

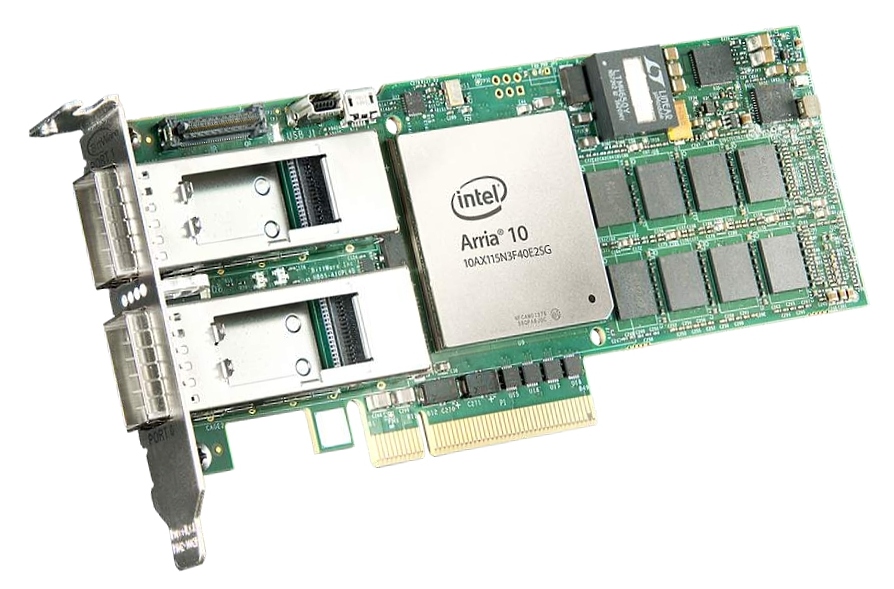

Die BittWare A10PL4 PCIe x8-Karte mit niedrigem Profil und Intel Arria 10 GX FPGA unterstützt 1150K-Logikelemente, gen3 PCIe-Hard-IP-Block und 1,3-TFLOPS-Gleitkomma-Leistung.
A10PL4 ist eine PCIe x8-Karte mit niedrigem Gewinn und Intel Arria 10 GX-FPGA.

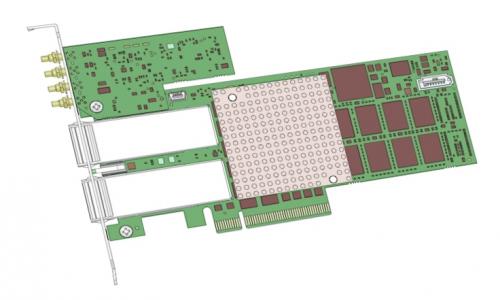

BittWare A10PL4 mit optionalem Präzisionszeitgebungsmodul für 1 PPS-Eingang und -ausgang, Referenztaktein- und ausgang, einstellbares TCXO.
A10PL4 mit optionalem Präzisionszeitgebungsmodul.
Das BittWorks II Toolkit umfasst die BwMonitor-App, die einen Einblick in die Board-Verwaltungsfunktionen wie Live-Board-Stromversorgung und Temperaturanzeige von BittWare-Hardware bietet.
BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.
