BittWare XUPPL4 | Xilinx UltraScale+ FPGA | 2x 100GbE | 32 GB DDR4 | Hohe Bandbreite | Geringe Latenz| OpenCL

Die BittWare XUPPL4 PCIe Beschleunigerkarte mit einer Xilinx UltraScale+ FPGA ist perfekt für Hochleistungsanwendungen mit hoher Bandbreite und geringer Latenz, die einen massiven Datenfluss und Packet Processing benötigen.

Die Karte bietet bis zu 32 GBytes Speicher, ausgefeilte Takt- und Zeiteinstellungen und zwei vorderseitige QSFP Cages mit je bis zu 100 Gbps (4×25) – inklusive 100GbE. Das XUPPL4 bietet außerdem einen Board Management Controller (BMC) zur Systemüberwachung, wodurch das Platform-Management deutlich vereinfacht wird. Die Kombination all dieser Eigenschaften machen die XUPPL4 zur idealen Lösung für viele Datenzenter-Anwendungen wie: Netzwerk-Processing und Sicherheit, Beschleunigung, Speicher, Broadcast und SigInt.

Die Xilinx UltraScale+ FPGAs bauen auf 16 nm Process-Technology auf und verwenden 16FF+ FinFET 3D Transistoren für bessere Leistung pro Watt als frühere Generationen. Virtex UltraScale+ Geräte beiten bis zu 40x 32,75 Gbit/s Transceiver, die 400GbE, 100GbE and 25GbE ermöglichen. Die UltraScale+ FPGAs bieten programmierbare Systemintegration mit über 115 Mb on-chip Speicher, integrierte 100G Ethernet MAC mit RS-FEC und 150G Interlaken Kerne, sowie IP Blocks für PCIe Gen3 x16 und Gen4 x8. Bis zu 2280 DSP Slices bieten hohe DSP Rechenleistung.

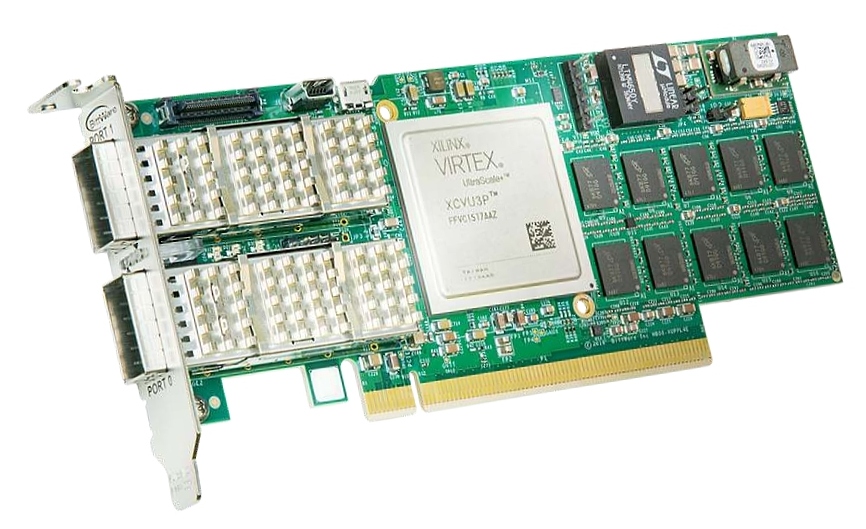

Xilinx UltraScale+ Low-Profile PCIe Board

• Xilinx Virtex UltraScale+ VU3P
• PCIe x16 Interface unterstützt Gen1, Gen2 oder Gen3
• Zwei QSFP28 Cages für 2x 100GbE, 2x 40GbE, 8x 25GbE oder 8x 10GbE
• Speicher: bis zu 32 GBytes DDR4 SDRAM mit ECC (x72)
• Board Management Controller für intelligentes Platform Management
• Präzises Timestamping wird unterstützt
• Utility I/O: USB 2.0

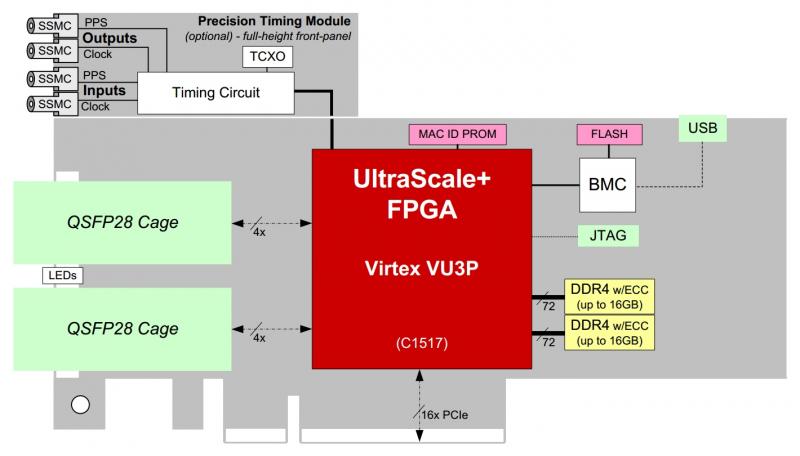

Hochgeschwindigkeits-Networking und I/O

Das XUPPL4 bietet verschiedene Interfaces für serielle Hochgeschwindigkeits-I/O sowie Debug Support. Auf der Vorderseite sind vier QSFP28 Cages mit jeweils 100GbE, 40GbE, vier 25GbE, oder vier 10GbE Kanälen, für insgesamt bis zu 200 Gbps Bandbreite. Die QSFP-Kanäle sind über 8 Transceiver direkt mit dem UltraScale+ FPGA verbunden. Die QSFP+ Cages können optional für SFP+ angepasst werden.

Ein Gen3 x16 PCIe-Interface ist über 16 Transceiver direkt mit dem FPGA verbunden. Ein USB 2.0 Interface für BMC-Zugang. Timestamping wird unterstützt mit Möglichkeiten für einen 1 PPS und Referenztaktein- und -ausgang.

Speicher

Das XUPPL4 bietet bis zu 32 GBytes DDR4 Onboard-Speicher. Zusätzlicher integrierter Speicher umfasst Flash mit Werkseinstellung und Unterstützung für mehrere FPGA-Images.

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Example Projects

BittWares bietet FPGA Beispielprojekte, als FPGA Board Support IP und Integration für die Xilinx FPGA-basierten Boards an. Die Beispielprojekte lassen sich leicht mit den FPGA Development Environments integrieren und illustrieren, wie Daten zwischen den verschiedenen Interfaces des Boards hin und her bewegt werden. Es gibt folgende Beispielprojekte: PCIe Gen3x16 Base Project, PCIe DMA, DDR4 und SerDes (iBERT). Alle Beispiele können auf der Developer-Webseite von BittWare heruntergeladen werden.

Produktdaten

• Produktübersicht: XUPPL4 Xilinx UltraScale + Low-Profile-PCIe-Karte mit Dual-QSFP und DDR4
• Softwarespezifikationen: BittWorks II Toolkit. Anwendungsentwicklungssoftware für BittWare FPGA-Karten
