BittWare XUPVVH | Ultra High-Speed Network Interface | Xilinx UltraScale+ FPGA | 4x 100GbE | 460 GBps Speicherbandbreite | 256 GB DDR4

Die BittWare XUPVVH PCIe Beschleunigerkarte mit einer Xilinx UltraScale+ VU33P/35P FPGA ist ideal geignet für Andwendungen in Datencenter-Anwendungen mit hohen Anforderungen an Speicherdichte Speicherbandbreite.

Das UltraScale+ vermeidets I/O Engpässe mit integrierten High Bandwidth Memory (HBM2) Tiles auf der FPGA, die bis zu 8 GBytes Speicher be 460 GBytes/sek unterstützt

Das UltraScale+ VU37P bietet bis zu 2,8 Millionen logische Elemente. Diese Dichte macht Wärmemanagement schwierig, aber BittWare hat das Problem mit der Viper-Plattform gelöst.

Xilinx UltraScale+ 3/4-Length PCIe Board

Viper Platform

Die Viper-Plattform von BittWare verwendet eine fortschrittliche Computerflusssimulation, um das physische Board-Design in einem thermischen Ansatz zu betreiben, einschließlich der Verwendung von Heatpipes, Luftstromkanälen und der Anordnung von Komponenten, um den begrenzten verfügbaren Luftstrom in einem Server zu maximieren. Viper Boards sind passiv gekühlt, aber aktive Kühlung ist eine Option.

Hochgeschwindigkeits-Networking und I/O

Das XUPVVH ist mit vier QSFP+ Cages auf der Vorderseite, die jeweils 40/100GbE oder vier 10/25GbE Kanäle unterstützen, auf Hochgeschwindigkeit-Networking ausgelegt.

Serielle Expansion wird durch zwei UltraPort SlimSAS Verbindungen (16x 24Gbps) ermöglicht, die mit einem zweiten PCIe Interface, einem weiteren XUPVVH, oder anderen Geräten wie IBMs POWER9 über OpenCAPI verbunden werden können.

Ein Utility Header bietet ein 1GbE interface, einen PPS Eingang und ein USB Interface für Debug und Programming Support.

Speicher

Die flexible Speicherkonfiguration der Karte umfasst zwei DIMM Sites, die DDR4 SDRAM und QDR unterstützen. Speicherkartenoptionen sind bis zu 128 GBytes DDR4 mit optionalen Error-Correcting Codes (ECC) oder bis zu 576 Mbits QDR-II+ (2x 288Mbit Banken x18).

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem des XUPVVH bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für das XUPVVH. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Beispielprojekte

BittWares bietet FPGA Beispielprojekte, als FPGA Board Support IP und Integration für die UltraScale+ Boards an. Die Beispielprojekte lassen sich leicht mit den Xilinx Vivado Tools integrieren und illustrieren, wie Daten zwischen den verschiedenen Interfaces des Boards hin und her bewegt werden. Alle Beispiele können auf der Developer-Webseite von BittWare heruntergeladen werden.

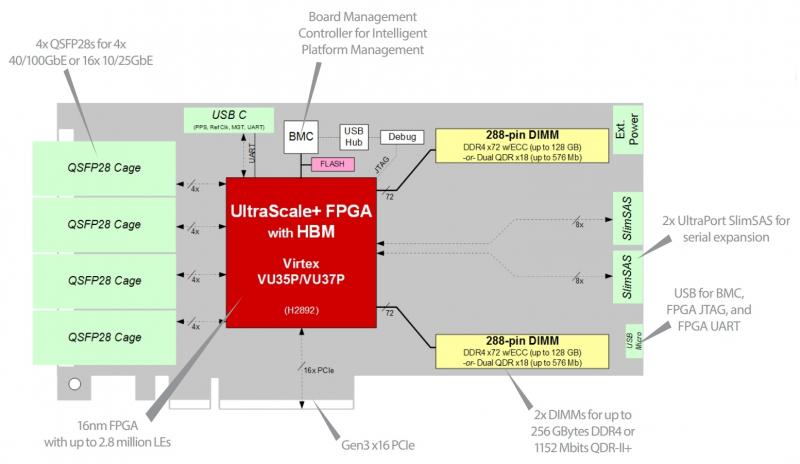

Das BittWare XUPVVH-Netzwerkbeschleunigerdiagramm zeigt die Hardwarekomponenten und die Schlüsselspezifikationen.
Hardware-Beschleunigerdiagramm: BittWare XUPVVH bietet bis zu 2,8 Millionen Logikelemente.

Produktdaten

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

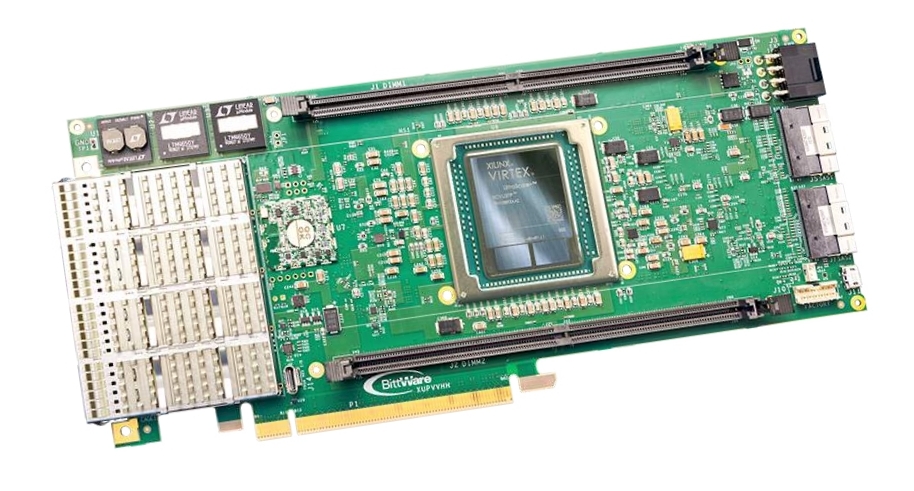

XUPVVH PCIe-Beschleunigerkarte von BittWare mit Xilinx UltraScale + und Virtex VU35P oder VU37P und bis zu 8 GByte Speicher bei 460 GBps.
BittWare XUPVVH: Xilinx UltraScale + FPGA-HBM mit Virtex VU35P / VU37P.

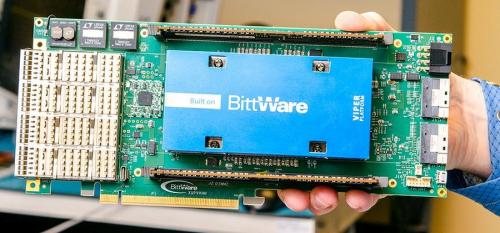

BittWare XUPVVH-PCIe-Dual-Slot-Karte mit Standardhöhe und 3/4 Länge mit Luftkühlung und 150A-Stromversorgung
BittWare XUPVVH: PCIe Dual-Slot-Karte mit Standardhöhe und 3/4 Länge.
Das BittWorks II Toolkit umfasst die BwMonitor-App, die einen Einblick in die Board-Verwaltungsfunktionen wie Live-Board-Stromversorgung und Temperaturanzeige von BittWare-Hardware bietet.
BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.
