BittWare XUPVVP | Xilinx UltraScale+ FPGA | Power Edition für Monster FPGA Loads | 300A FPGA Kern-Energieversorgung | 4x 100GbE | Flüssigkeitskühlung

The BittWare XUPVVP PCIe Beschleuniger-Board mit Xilinx UltraScale+ FPGA für Anwendungen mit sehr hohem Energiebedarf.

The UltraScale+ VU13P bietet bis zu 3,8 Millionen logische Elemente. Diese Dichte macht Wärmemanagement schwierig, aber BittWare hat das Problem mit der Spider-Plattform mit 256 GBytes DDR4 or 1152 Mbits QDR-II+ und 4x 100 Gbps Ethernet für große FPGA-Lasten gelöst.

Xilinx UltraScale+ 3/4-Length PCIe Board

Viper Platform

Die Viper-Plattform von BittWare verwendet eine fortschrittliche Computerflusssimulation, um das physische Board-Design in einem thermischen Ansatz zu betreiben, einschließlich der Verwendung von Heatpipes, Luftstromkanälen und der Anordnung von Komponenten, um den begrenzten verfügbaren Luftstrom in einem Server zu maximieren. Viper Boards sind passiv gekühlt, aber aktive Kühlung ist eine Option.

Hochgeschwindigkeits-Networking und I/O

Diese Karte ist mit vier QSFP+ Cages auf der Vorderseite, die jeweils 40/100GbE oder vier 10/25GbE Kanäle unterstützen, auf Hochgeschwindigkeit-Networking ausgelegt.

Serielle Expansion wird durch zwei UltraPort SlimSAS Verbindungen (16x 24Gbps) ermöglicht, die mit einem zweiten PCIe Interface, einem weiteren Board, oder anderen Geräten wie IBMs POWER9 über OpenCAPI verbunden werden können.

Ein Utility Header bietet ein 1GbE interface, einen PPS Eingang und ein USB Interface für Debug und Programming Support.

Board Management Controller

Das fortgeschrittene Monitoring-Subsystem dieses Boards bietet einen Board Management Controller (BMC), der Messaging Protocol Commands eines Intelligent Platform Management Interface (IPMI) akzeptiert.

Der BMC bietet Steuerung der Stromzufuhr und Resets, Überwachung der Board-Sensoren, FPGA Boot-Loader, Spannungs-Overrides, Konfiguration programmierbarer Taktgeber, Zugang zu I2C Bus-Komponenten, Field-Upgrades und IPMI Messaging.

Zugriff auf den BMC ist via PCIe oder USB möglich. BittWares BittWorks II Toolkit bietet außerdem Utilities und Libraries für die Kommunikation mit den BMC-Komponenten auf einem höheren, abstrakteren Level, wodurch Developer den Zustand des Boards aus der Ferne beurteilen können.

BittWorks II Toolkit

BittWare bietet mit den BittWorks II Software Tools vollständigen Software-Support für diese Karte. Das BittWorks II Toolkit dient als Hauptinterface zwischen dem BittWare Board und dem Hostsystem. Das Toolkit umfasst Treiber, Libraries, Utilities und Beispiele für Zugriff, Integration und Entwicklerapplicationen für das BittWare Board.

FPGA Beispielprojekte

BittWares bietet FPGA Beispielprojekte, als FPGA Board Support IP und Integration für die UltraScale+ Boards an. Die Beispielprojekte lassen sich leicht mit den Xilinx Vivado Tools integrieren und illustrieren, wie Daten zwischen den verschiedenen Interfaces des Boards hin und her bewegt werden. Alle Beispiele können auf der Developer-Webseite von BittWare heruntergeladen werden.

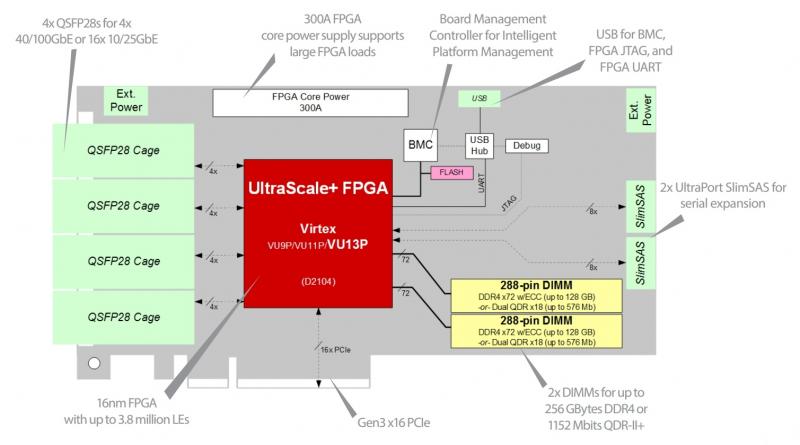

Das BittWare XUPVVP-Beschleunigerdiagramm zeigt die Hardwarekomponenten und die wichtigsten Funktionen einer PCIe-Dual-Slot-Karte mit 3/4-Länge und Standardhöhe.
Hardwarebeschleunigerdiagramm: BittWare XUPVVP mit 4 QSFP28-Käfigen an der Frontplatte, die über 16 Transceiver direkt mit dem FPGA verbunden sind.

Produktdaten

Bitte benutzen Sie unseren FPGA Board Selector, um Ihr passendes Modell zufinden.

BittWare XUPVVP PCIe-Beschleuniger-FPGA-Karte mit einer Xilinx Virtex UltraScale VU9P / VU11P / VU13P-Unterstützung für FPGA-Monster mit bis zu 256 GByte DDR4 oder 1152 MBit QDR-II plus, Flüssigkeitskühlung und 4x 100 Gbps Ethernet.
XUPVVP PCIe-Beschleunigerplatine mit Xilinx Virtex UltraScale + VU9P / VU11P / VU13P.
Das BittWorks II Toolkit umfasst die BwMonitor-App, die einen Einblick in die Board-Verwaltungsfunktionen wie Live-Board-Stromversorgung und Temperaturanzeige von BittWare-Hardware bietet.
BwMonitor ist Teil des BittWorks II Toolkit: Liefert Live-Board-Leistung und Temperaturanzeige der BittWare-Hardware.

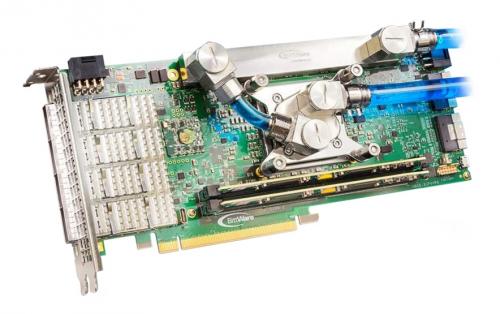

FPGA-Flüssigkeitskühlung bei 320 A mit XUPVVP und Xilinx VU13P.
Vier flüssigkeitsgekühlte XUPVVP-FPGA-Boards mit 300 Ampere in TeraBox Server.
